7.3.7.3 PLL 鎖定檢測器
每個 APLL 和 DPLL 都提供失鎖 (LOL) 狀態。對于 APLL，僅監控頻鎖丟失情況。對于 DPLL，監控頻鎖丟失 (LOFL) 和相鎖丟失 (LOPL) 情況。對于 LOPF 和 LOFL 檢測器，DPLL 鎖定閾值和失鎖閾值都是可編程的。
當 DPLL 相對于所選基準輸入的頻率誤差小于鎖定 ppm 閾值時，DPLL 頻鎖檢測器會清除 LOFL 標志。否則，當 DPLL 的頻率誤差大于解鎖 ppm 閾值時，DPLL 頻率鎖定檢測器會設置 LOFL 標志。鎖定閾值和解鎖閾值之間的 ppm 增量可提供遲滯來防止 LOFL 標志在 DPLL 頻率誤差超過這些閾值時切換。
在計算頻鎖檢測器寄存器設置時會使用測量精度 (ppm) 和平均因子。較高的測量精度（較小的 ppm）或較高的平均因子將增加設置或清除 LOFL 標志的測量延遲。當鎖定到具有高漂移的輸入或當 DPLL 配置了窄環路帶寬時，較高的平均值會很有用。請注意，較高的平均值會降低可配置的最大頻率 ppm 閾值。
當 DPLL 的相位誤差小于相鎖閾值時，DPLL 相鎖檢測器會清除 LOPL 標志。否則，當相位誤差大于相位解鎖閾值時，鎖定檢測器會設置 LOPL 標志。
用戶可以通過狀態引腳和狀態位觀察 APLL 和 DPLL 鎖定檢測器標志。

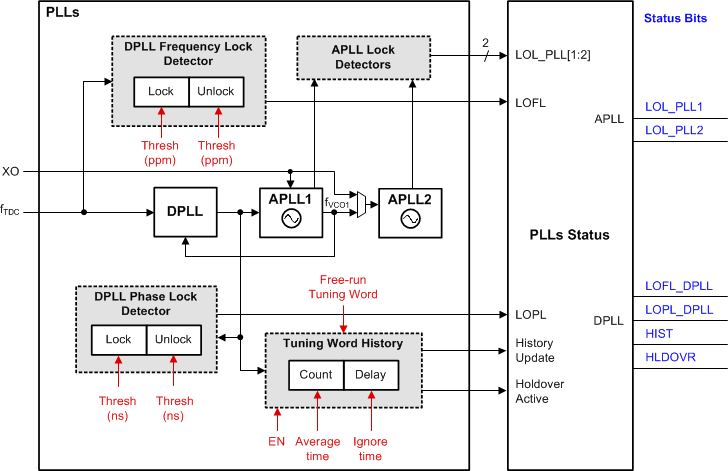

圖 7-19 PLL 鎖定檢測器和歷史記錄監控器
