8.3.4.3 單個和多個動態數字延遲示例
在此示例中，對器件時鐘進行了兩次單獨的調整。在第一次調整中，在 CLKOUT2 和 CLKOUT0 之間發生時長為一個 VCO 周期的單個延遲。在第二次調整中，在 CLKOUT2 和 CLKOUT0 之間發生時長為一個 VCO 周期的兩個延遲。這個例子中，CLKOUT2 此時比 CLKOUT0 延遲了三個 VCO 周期。
假設器件已具有以下初始配置：
- VCO 頻率：2949.12 MHz
- CLKOUT0 = 368.64MHz，DCLK0_1_DIV = 8
- CLKOUT2 = 368.64MHz，DCLK2_3_DIV = 8
以下步驟說明了上面的示例：
- 設置 DCLK2_3_DDLY = 4。CLKOUT2 延遲的第一部分。
- 設置 DCLK2_3_DDLY_PD = 0。為 CLKOUT2 啟用數字延遲。
- 設置 DDLYd0_EN = 0 和 DDLYd2_EN = 1。為 CLKOUT2 啟用動態數字延遲，但不為 CLKOUT0 啟用。
- 設置 DDLYd_STEP_CNT = 1。這將開始第一次調整。
在步驟 4 之前，CLKOUT2 時鐘邊沿與 CLKOUT0 對齊。
在步驟 4 之后，CLKOUT2 將九個時鐘分配路徑周期計入下一個上升沿，即比分頻器值大一，從而有效地將 CLKOUT2 相對于 CLKOUT0 延遲一個 VCO 周期。這是第一次調整。
5.設置 DDLYd_STEP_CNT = 2。這將開始第二次調整。
在步驟 5 之前，將 CLKOUT2 時鐘邊沿相比于 DCLKOUT0 延遲一個時鐘分配路徑周期。
在步驟 5 之后，CLKOUT2 將九個時鐘分配路徑周期進行兩次計數，每次比分頻值大一，從而有效地將 CLKOUT2 相比于 CLKOUT0 延遲兩個時鐘分配路徑周期。這是第二次調整。

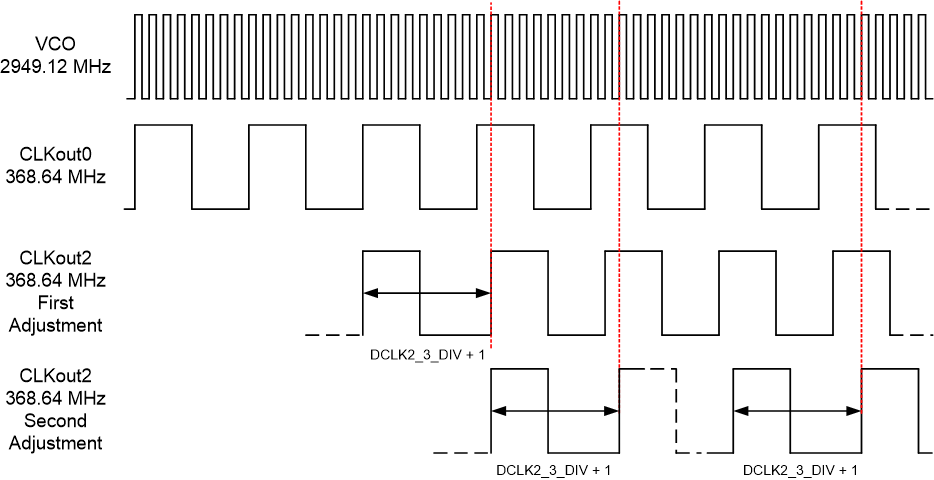

圖 8-5 單次調整和多次調整動態數字延遲示例
