ZHCSKQ5A July 2020 – April 2021 DRV8706-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

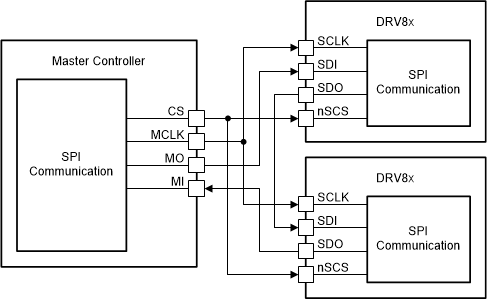

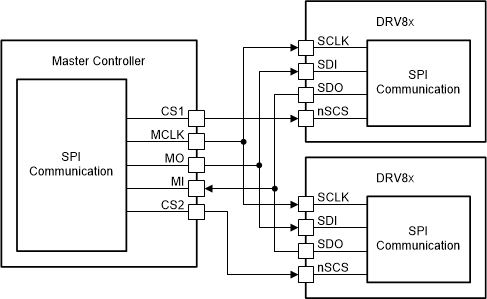

將多個 DRV8706-Q1 器件連接到主控制器時,可以使用或不使用菊花鏈。如果在不使用菊花鏈的情況下要將“n”個 DRV8706-Q1 器件連接到主控制器,則必須針對 nSCS 引腳利用來自主控制器的“n”個 I/O 資源,如圖 7-22 所示。然而,如果使用菊花鏈配置,則可利用單條 nSCS 線路來連接多個 DRV8706-Q1 器件圖 7-23 。
