7.3.8.11 離線短路和開路負載檢測（OOL 和 OSC）
該器件提供了必要的硬件來對外部功率 MOSFET 和負載執行離線短路和開路負載診斷。這是通過連接到外部半橋開關節點的 SHx 引腳上的集成上拉和下拉電流源來實現的。離線診斷由 OLSC_CTRL 寄存器中的相關寄存器位進行控制。首先，需要通過 OLSC_EN 寄存器設置來啟用離線診斷模式。然后，可通過 PD_SHx 和 PU_SHx 寄存器設置來啟用各個電流源。
將通過內部 VDS 比較器持續監控 SHx 引腳上的電壓。在診斷狀態期間，VDS 比較器將在 SPI 寄存器內在相關 VDS 寄存器狀態位中報告 SHx 引腳節點上的實時電壓反饋。
在啟用離線診斷之前，建議通過 EN_DRV 寄存器設置將外部 MOSFET 半橋置于禁用狀態。此外，應將 VDS 比較器閾值 (VDS_LVL) 調整為 1V 或更高，確保有足夠的余量用于內部阻斷二極管正向壓降。
H/W 器件型號不具備此特性。
若要正確執行離線診斷序列，應遵循以下步驟。
- 將 EN_DRV 控制寄存器設置為 0b 以禁用輸出驅動器。
- 將 OLSC_EN 控制寄存器設置為 1b 以啟用離線診斷。
- 相應地啟用 PD_SHx 和 PU_SHx 控制寄存器。
- 回讀 VDS_x 狀態寄存器以確定輸出狀態。
- 禁用 PD_SHx 和 PD_SHx 控制寄存器。
- 將 OLSC_EN 控制寄存器設置為 0b 以禁用離線診斷。
- 將 EN_DRV 控制寄存器設置為 1b 以再次啟用輸出驅動器。

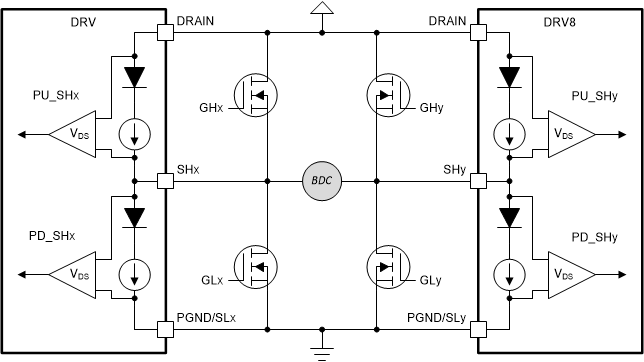

圖 7-20 離線診斷
