7.5.1 SPI 接口
SPI 總線用于為 DRV8706-Q1 器件設置器件配置、工作參數，以及讀取診斷信息。SPI 在從模式下運行，并連接到主控制器。SPI 輸入數據 (SDI) 字中包含一個 16 位的字（包括一條 8 位命令和 8 位數據）。SPI 輸出數據 (SDO) 字中包含狀態指示位，然后是正在訪問的寄存器數據（對于讀取命令）或者是空值（對于寫入命令）。圖 7-21 展示了 MCU 和 SPI 從驅動器之間的數據序列。

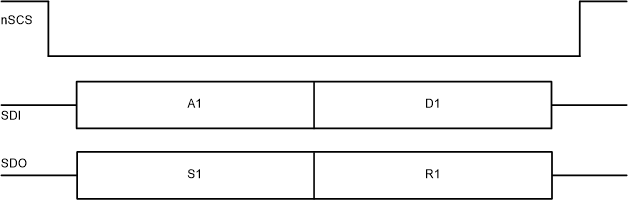

圖 7-21 SPI 數據幀有效幀必須滿足以下條件：
- 當 nSCS 引腳從高電平轉換為低電平，以及從低電平轉換為高電平時，SCLK 引腳應該為低電平。
- 在字之間，nSCS 引腳應被拉為高電平。
- 當 nSCS 引腳被拉為高電平時，SCLK 和 SDI 引腳上的任何信號都將被忽略，并且 SDO 引腳處于高阻態。
- 數據會在 SCLK 下降沿被捕捉，并在 SCLK 上升沿傳播。
- 最高有效位 (MSB) 最先移入和移出。
- 必須歷經完整的 16 個 SCLK 周期，事務才有效。
- 如果發送到 SDI 引腳的數據字少于 16 位或多于 16 位，則會發生幀錯誤并且數據字會被忽略。
