8.3.1.1.3 1x PWM 模式（PWM_MODE = 10b 或 MODE 引腳 = 高阻態）
在該模式下，DRV835xF 系列器件使用內部存儲的 6 步阻塞換向表。該功能允許使用簡單控制器提供的單個 PWM 來控制三相 BLDC 電機。該 PWM 施加在 INHA 引腳上，可確定半橋的輸出頻率和占空比。
半橋輸出狀態由用作狀態邏輯輸入的 INLA、INHB 和 INLB 引腳進行管理。狀態輸入可由外部控制器控制或直接連接到電機的霍爾傳感器數字輸出（INLA = HALL_A，INHB = HALL_B，INLB = HALL_C）。1x PWM 模式通常使用同步整流運行，不過可以將其配置為在 SPI 器件上使用異步二極管續流整流。可以通過 SPI 寄存器使用 1PWM_COM 位來設置該配置。
INHC 輸入通過 6 步換向表控制方向，當霍爾傳感器直接控制 INLA、INHB 和 INLB 狀態輸入時，該表用于改變電機的方向。如果不需要該功能，請將 INHC 引腳保持在低電平。
INLC 輸入通過在其被拉至低電平時關斷所有高側 MOSFET 并開啟所有低側 MOSFET 來對電機進行制動。該制動器不受其他輸入引腳狀態的影響。如果不需要該功能，請將 INLC 引腳保持在高電平。
| 邏輯和霍爾輸入 | 柵極驅動輸出 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 狀態 | INHC = 0 | INHC = 1 | A 相 | B 相 | C 相 | 說明 | |||||||
| INLA | INHB | INLB | INLA | INHB | INLB | GHA | GLA | GHB | GLB | GHC | GLC | ||
| 停止 | 0 | 0 | 0 | 0 | 0 | 0 | L | L | L | L | L | L | 停止 |
| 對齊 | 1 | 1 | 1 | 1 | 1 | 1 | PWM | !PWM | L | H | L | H | 對齊 |
| 1 | 1 | 1 | 0 | 0 | 0 | 1 | L | L | PWM | !PWM | L | H | B → C |
| 2 | 1 | 0 | 0 | 0 | 1 | 1 | PWM | !PWM | L | L | L | H | A → C |
| 3 | 1 | 0 | 1 | 0 | 1 | 0 | PWM | !PWM | L | H | L | L | A → B |
| 4 | 0 | 0 | 1 | 1 | 1 | 0 | L | L | L | H | PWM | !PWM | C → B |
| 5 | 0 | 1 | 1 | 1 | 0 | 0 | L | H | L | L | PWM | !PWM | C → A |
| 6 | 0 | 1 | 0 | 1 | 0 | 1 | L | H | PWM | !PWM | L | L | B → A |
| 邏輯和霍爾輸入 | 柵極驅動輸出 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 狀態 | INHC = 0 | INHC = 1 | A 相 | B 相 | C 相 | 說明 | |||||||
| INLA | INHB | INLB | INLA | INHB | INLB | GHA | GLA | GHB | GLB | GHC | GLC | ||
| 停止 | 0 | 0 | 0 | 0 | 0 | 0 | L | L | L | L | L | L | 停止 |
| 對齊 | 1 | 1 | 1 | 1 | 1 | 1 | PWM | L | L | H | L | H | 對齊 |
| 1 | 1 | 1 | 0 | 0 | 0 | 1 | L | L | PWM | L | L | H | B → C |
| 2 | 1 | 0 | 0 | 0 | 1 | 1 | PWM | L | L | L | L | H | A → C |
| 3 | 1 | 0 | 1 | 0 | 1 | 0 | PWM | L | L | H | L | L | A → B |
| 4 | 0 | 0 | 1 | 1 | 1 | 0 | L | L | L | H | PWM | L | C → B |
| 5 | 0 | 1 | 1 | 1 | 0 | 0 | L | H | L | L | PWM | L | C → A |
| 6 | 0 | 1 | 0 | 1 | 0 | 1 | L | H | PWM | L | L | L | B → A |
圖 8-5 和圖 8-6 展示了 1x PWM 模式下不同的配置。

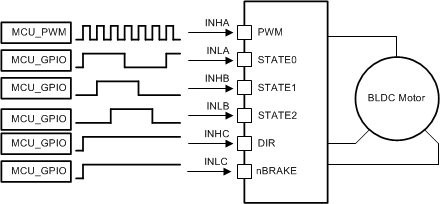

圖 8-5 1x PWM - 簡單控制器

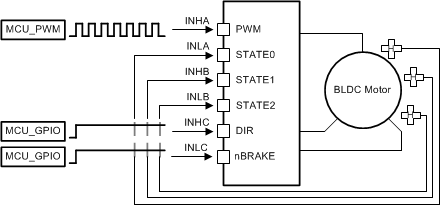

圖 8-6 1x PWM - 霍爾傳感器
