8.3.1.4 智能柵極驅動架構
DRV835xF 柵極驅動器采用適用于高側和低側驅動器的可調互補推挽拓?fù)洹Ｔ撏負湓试S對外部 MOSFET 柵極進行強上拉和強下拉。
此外，柵極驅動器使用智能柵極驅動架構來提供對外部功率 MOSFET 的額外控制，采取額外措施來保護 MOSFET，并允許在效率和穩健性之間實現最優權衡。該架構是通過兩個被稱為 IDRIVE 和 TDRIVE 的元件實現的，Topic Link Label8.3.1.4.1 和Topic Link Label8.3.1.4.2 對其進行了詳細介紹。圖 8-15 展示了柵極驅動器的簡要功能方框圖。
應根據系統中使用的外部功率 MOSFET 的參數和所需的上升和下降時間初步選擇 IDRIVE 柵極驅動電流和 TDRIVE 柵極驅動時間（請參閱Topic Link Label9 部分）。
高側柵極驅動器還實現了一個齊納鉗位二極管，以在 MOSFET 發生外部短路事件時幫助保護外部 MOSFET 柵極免受過壓情況的影響。

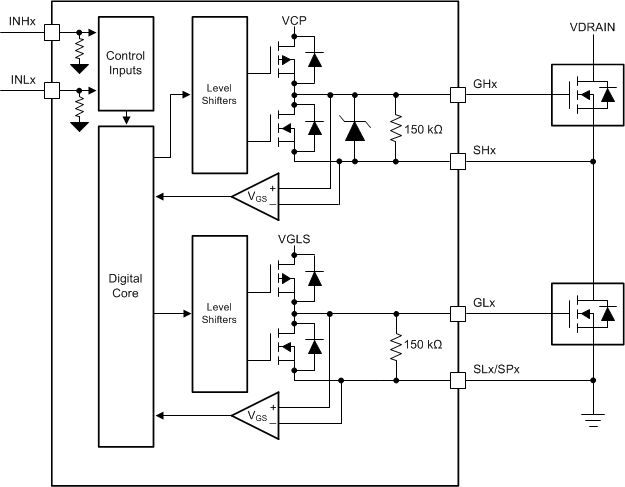

圖 8-15 柵極驅動器方框圖
