8.3.2 DVDD 線性穩壓器
DRV835xF 系列器件中集成了一個 5V、10mA 線性穩壓器，可供外部電路使用。該穩壓器可為低電流支持電路提供電源電壓。DVDD 穩壓器的輸出應在 DVDD 引腳附近旁路，通過一個 X5R 或 X7R、1μF、6.3V 陶瓷電容器直接連接回相鄰的 DGND 或 GND 接地引腳。
DVDD 標稱空載輸出電壓為 5V。當 DVDD 負載電流超過 10mA 時，穩壓器的作用類似于恒流源。當電流負載大于 10mA 時，輸出電壓會顯著下降。

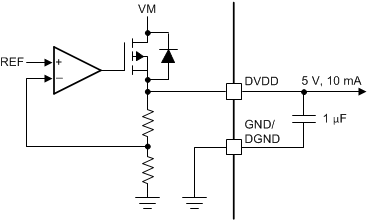

圖 8-19 DVDD 線性穩壓器方框圖可以使用Equation1 來計算 DVDD 線性穩壓器導致的器件中耗散的功率。
Equation1.
例如，當 VVM = 24V 時，從 DVDD 汲取 20mA 的電流會導致Equation2 所示的功率耗散。
Equation2.
