ZHCSRW1E February 2023 – November 2025 AM69 , AM69A
PRODUCTION DATA
表 6-69、圖 6-85、表 6-68 和 圖 6-86 展示了 MMC0 – HS200 模式下的時序要求和切換特性。
| 編號 | 最小值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|
| HS2004 | tDVW | 輸入數據有效窗口、MMC0_CMD 和 MMC0_DAT[7:0] | 2.0(1) | ns | |
| 編號 | 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| fop(clk) | 工作頻率,MMC0_CLK | 200 | MHz | ||
| HS2005 | tc(clk) | 周期時間,MMC0_CLK | 5 | ns | |
| HS2006 | tw(clkH) | 脈沖持續時間,MMC0_CLK 高電平 | 2.08 | ns | |
| HS2007 | tw(clkL) | 脈沖持續時間,MMC0_CLK 低電平 | 2.08 | ns | |
| HS2008 | td(clkL-cmdV) | 延遲時間,MMC0_CLK 上升沿到 MMC0_CMD 轉換 | 0.99 | 3.16 | ns |
| HS2009 | td(clkL-dV) | 延遲時間,MMC0_CLK 上升沿到 MMC0_DAT[7:0] 轉換 | 0.99 | 3.16 | ns |

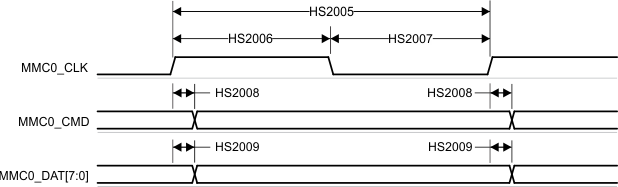

圖 6-86 MMC0 – HS200 模式 – 發送模式
