表 6-28 表示 CPSW2G 時序條件。
| 參數 | 說明 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 輸入條件 | ||||
| SRI | 輸入信號壓擺率 | 0.9 | 3.6 | V/ns |
| 輸出條件 | ||||
| CL | 輸出負載電容 | 10 | 470 | pF |

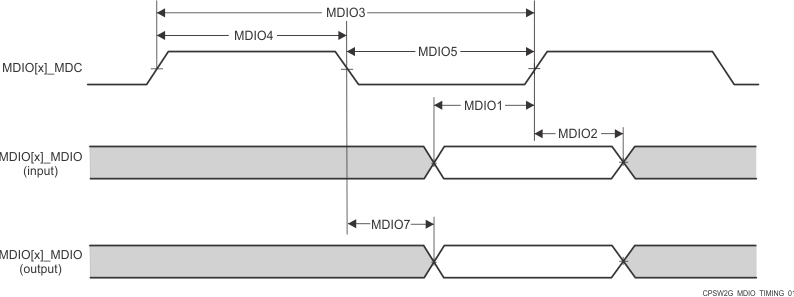

表 6-29、表 6-30 和圖 6-37 說明了 MDIO 的時序要求。
| 編號 | 最小值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|
| MDIO1 | tsu(mdioV-mdcH) | 建立時間,在 MDIO[x]_MDC 高電平之前 MDIO[x]_MDIO 有效 | 90 | ns | |
| MDIO2 | th(mdcH-mdioV) | 保持時間,在 MDIO[x]_MDC 高電平之后 MDIO[x]_MDIO 有效 | 0 | ns | |
| 編號 | 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| MDIO3 | tc(mdc) | 周期時間,MDIO[x]_MDC | 400 | ns | |
| MDIO4 | tw(mdcH) | 脈沖持續時間,MDIO[x]_MDC 高電平 | 160 | ns | |
| MDIO5 | tw(mdcL) | 脈沖持續時間,MDIO[x]_MDC 低電平 | 160 | ns | |
| MDIO7 | td(mdcL-mdioV) | 延遲時間,MDIO[x]_MDC 低電平到 MDIO[x]_MDIO 有效 | -150 | 150 | ns |
