2.3 指示燈 LED

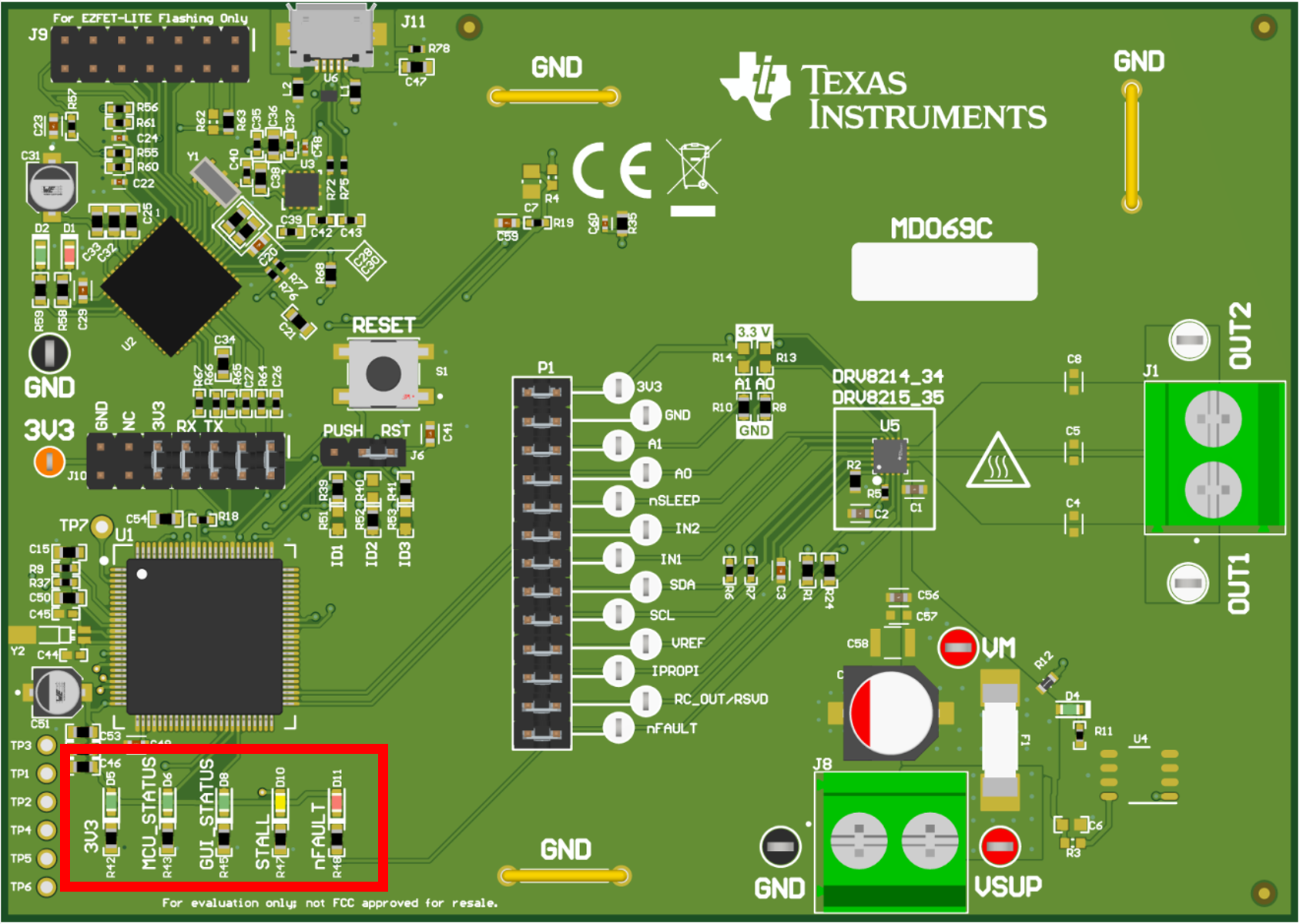

圖 2-5 LED 指示器| LED | 功能 |
|---|---|
| D4 | VM：當連接并打開 VSUP 或 VM 時亮起。 |
| D5 | 3V3：當 3.3V 未處于活動狀態時熄滅。當 3.3V 處于活動狀態時亮起。 |
| D6 | MCU_STATUS：當 MCU 處于活動狀態時，LED 以大約 1 秒的頻率閃爍。如果停止閃爍，請拔下 EVM，然后將其重新連接到計算機。 |
| D8 | GUI_STATUS：當 EVM 與 GUI 軟件通信時，LED 閃爍。LED 熄滅表示沒有與 GUI 通信。 |
| D10 | STALL：當 DRV 未檢測到電機失速時熄滅。當檢測到電機失速時亮起。 |
| D11 | nFAULT：當不存在故障時熄滅。當 DRV 標記故障時亮起。 |
