2.4 硬件設置
EVM 硬件經過專門設計和配置，可簡化設置并開始啟動電機。EVM 在接頭的適當位置帶有跳線。圖 3-1 展示了跳線（也稱為分流器）的位置。
注： 在使用 EVM 之前，請檢查分流器位置是否與圖 3-1 中所示的位置匹配。
在將 EVM 連接至 GUI 軟件之前，請按照以下步驟操作：
- 通過 USB 連接器將 EVM 連接到 PCD2 (EZFET)、D5 (3.3V) 必須穩定亮起。D5 (MCU STATUS) 需要以 1 秒的間隔亮起/熄滅
- 將電源（對于 DRV8213/DRV8214/DRV8215，小于 11V；對于 DRV8234/DRV8235，小于 38V）連接到電源連接器。確保端子連接正確，避免因電池反向連接而損壞。
此 EVM 沒有反極性保護電路。
- 打開電源。D4 (VM) 導通。有關設置圖像，請參閱圖 3-6。
- 將電機連接至輸出連接器。
- 現已完成設置。有關設置圖像，請參閱圖 3-6。

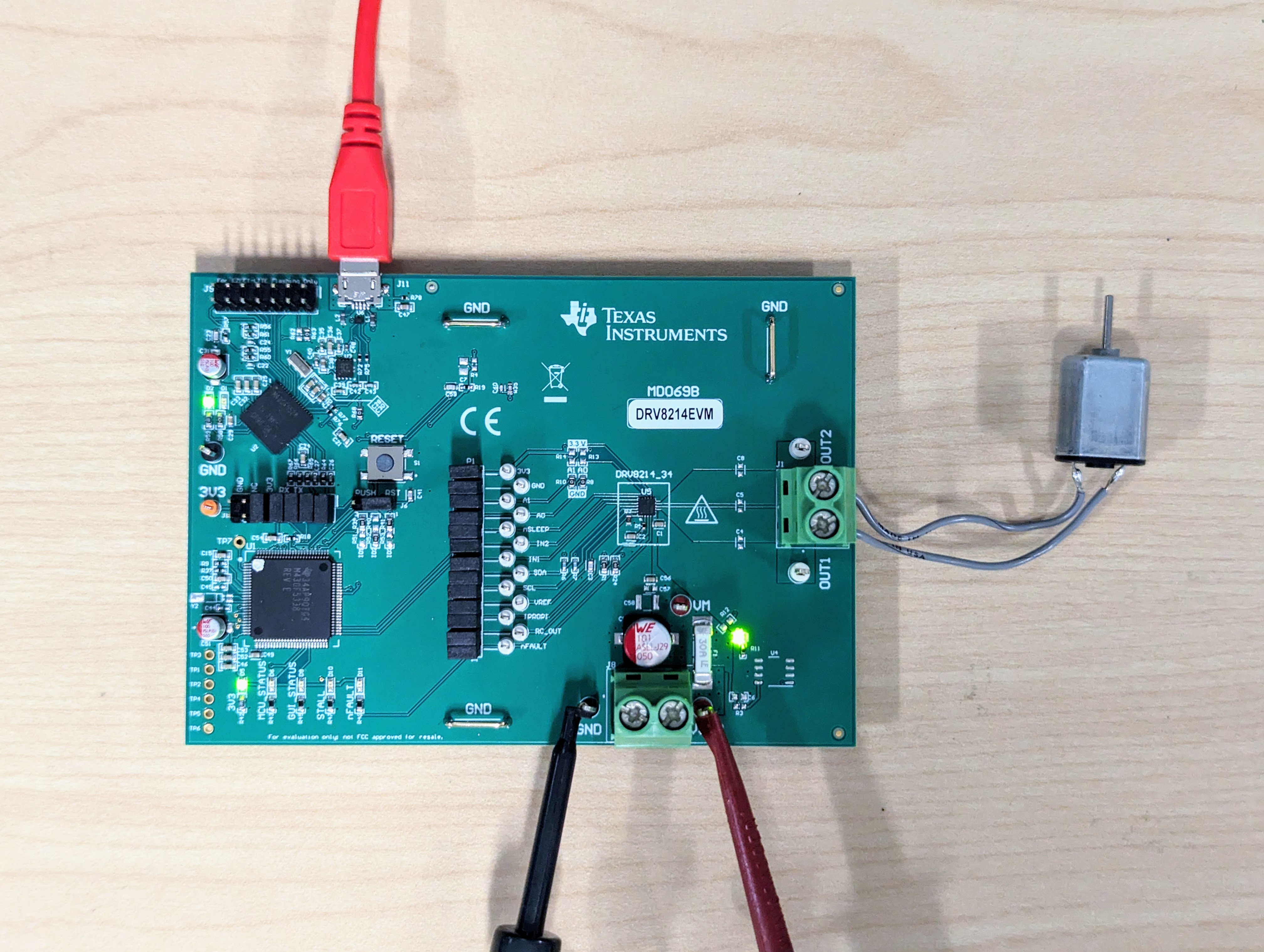

圖 2-6 硬件設置
