2.2 連接器信息

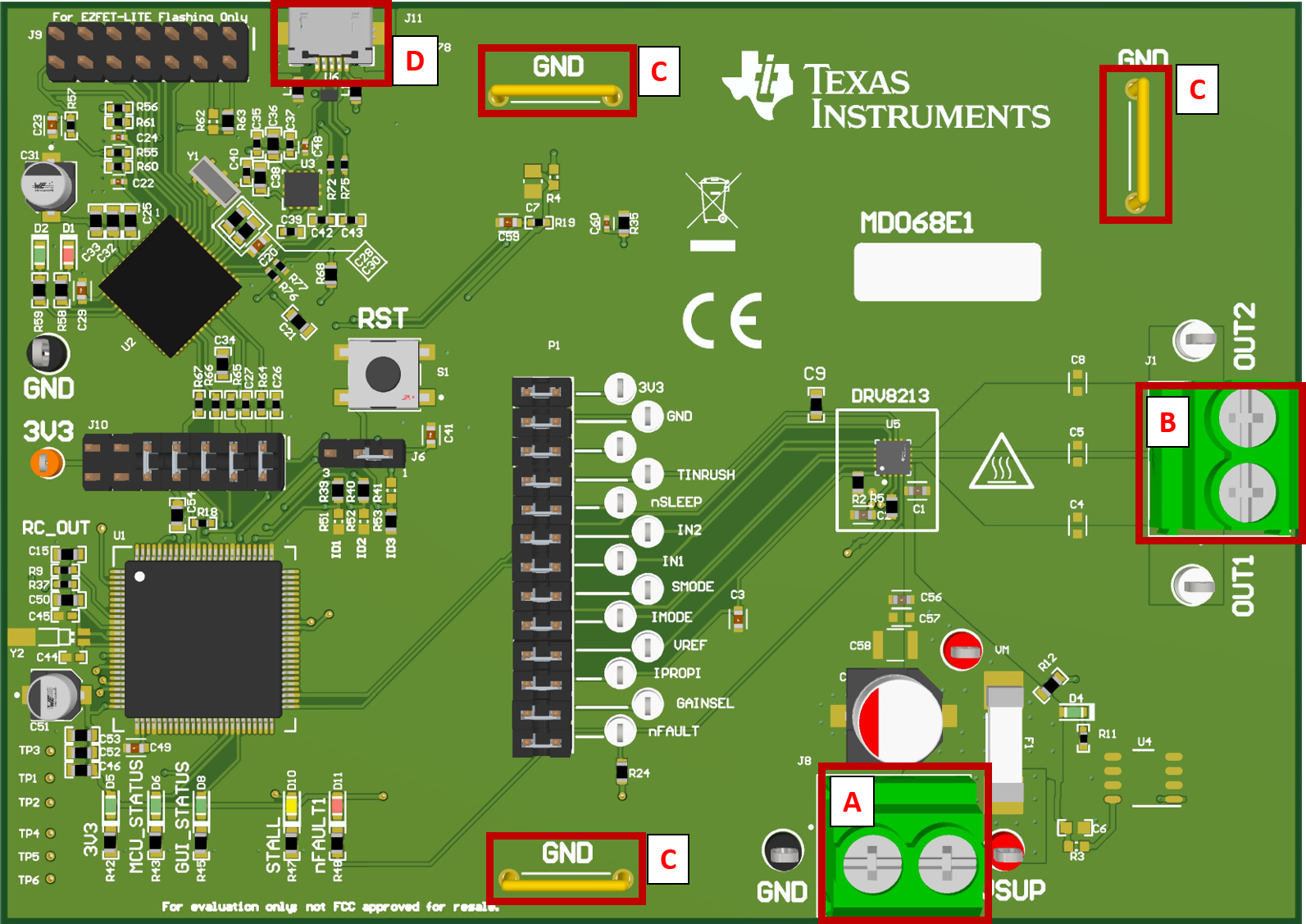

圖 2-4 連接器表 2-3 連接器說明
|
元件標簽 |
說明 |
|---|---|
|
A |
輸入電源連接器。電源線可直接連接到螺紋接線端子，也可夾持到連接器兩側的測試點。 |
|
B |
驅動器輸出連接器。來自 DRV 輸出的 OUT1 和 OUT2 信號。將電機端子連接到 OUT1 和 OUT2。 |
|
C |
用于接地電壓探針和數字萬用表引線的接地帶。 |
|
D |
USB 連接器 |
