3.3 將 EVM 連接到 GUI
EVM 硬件設置和 GUI 安裝已完成，現在可以將 EVM 連接到 GUI。以下步驟概述了如何將 EVM 連接到 GUI：

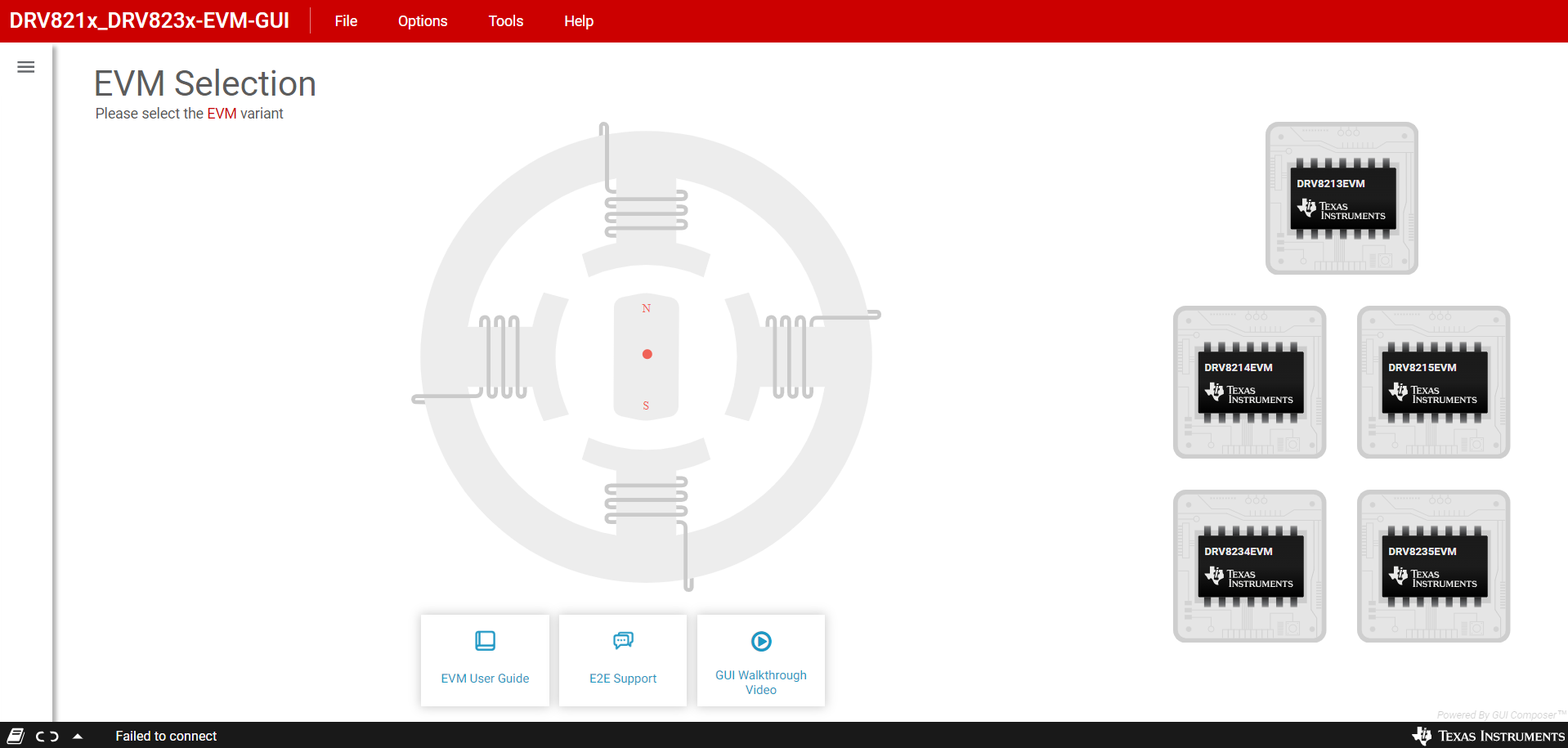

- 在 EVM 連接到 PC 的情況下，打開 GUI。圖 4-2 展示了主頁。
-
圖 3-2 GUI 登錄頁面
-

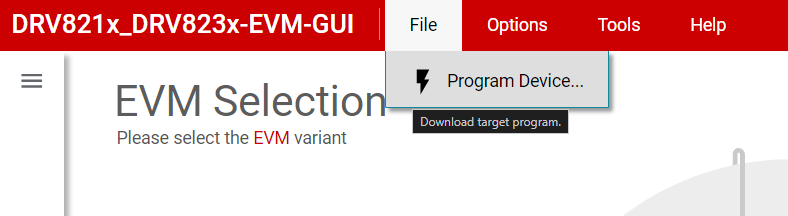

- 點擊 File -> Program Device，使用最新軟件對 EVM 進行編程。（請參閱圖 4-3）。
用戶需要在首次設置 EVM 時完成此操作，因為自 EVM 初始編程后可能已發布軟件更新。
-
圖 3-3 Program Device
-

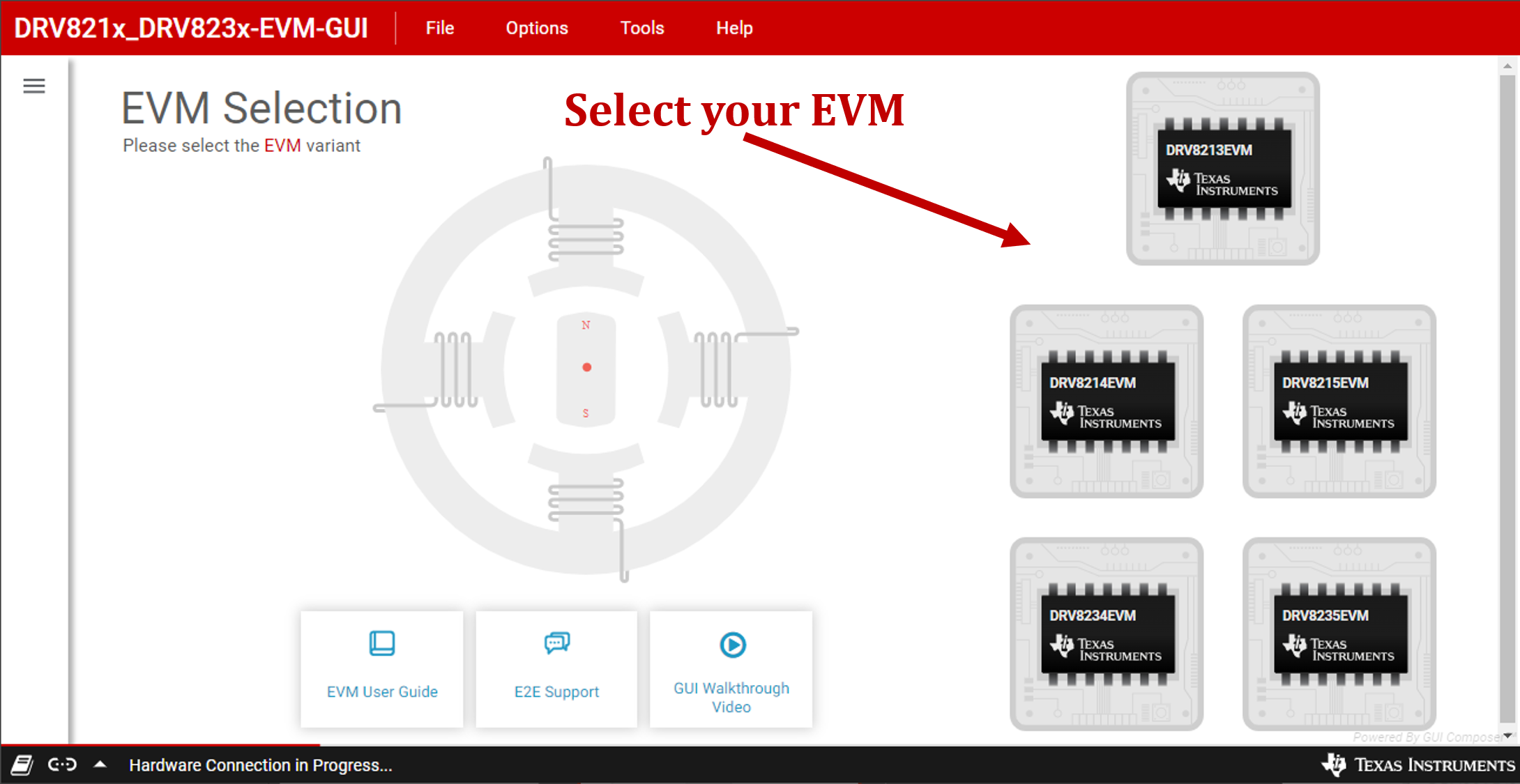

- 從 EVM 的五個選項中選擇合適的 GUI 型號（圖 4-3）。
-
圖 3-4 選擇 EVM 型號
-

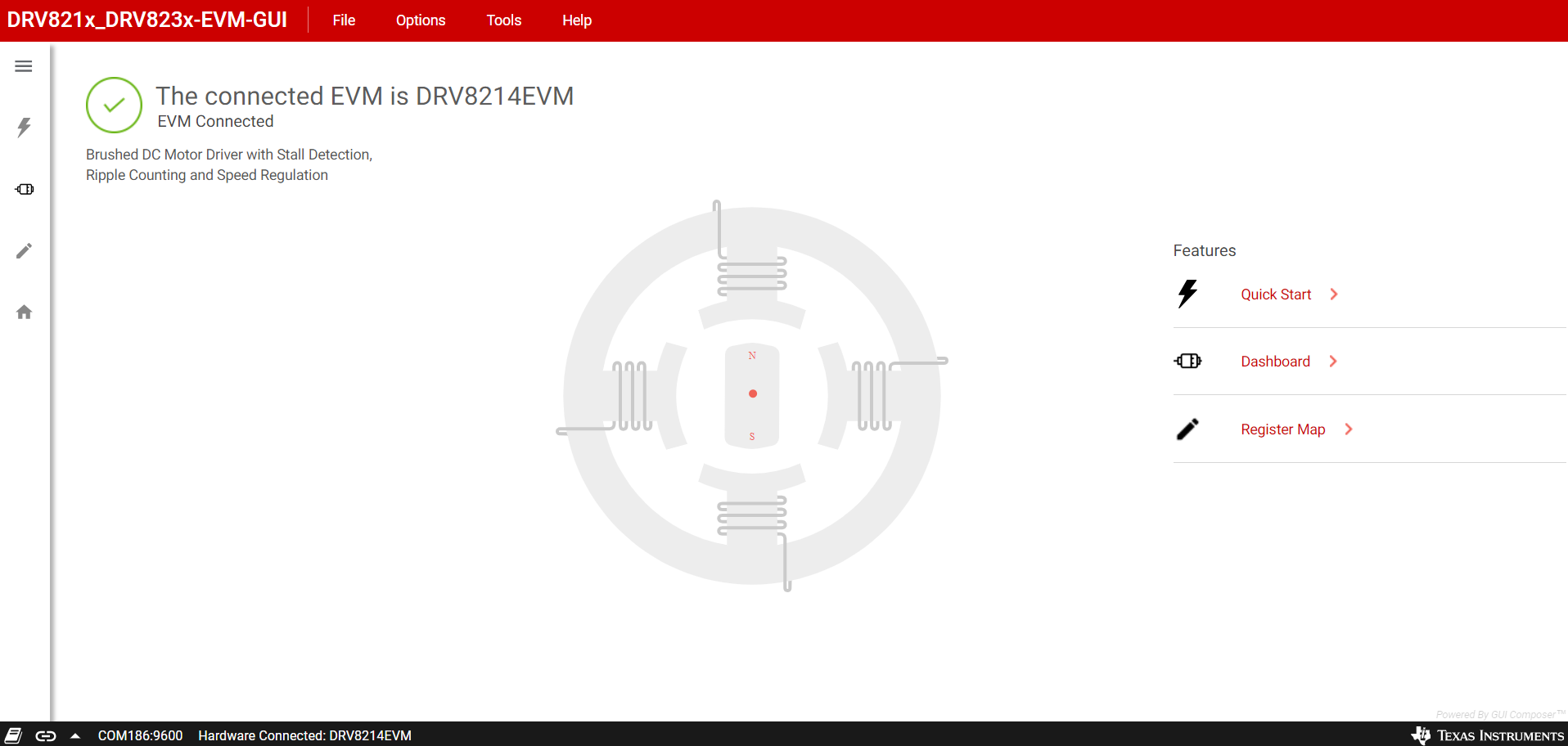

- GUI 會嘗試連接到 EVM。成功連接后，GUI 會顯示以下內容。如果沒有成功連接，請按照節 2.4中的步驟再次檢查硬件設置是否正確。
-
圖 3-5 成功連接 GUI
-
- 成功連接后，點擊 Quick Start 打開 QuickStart 頁面，或點擊 Dashboard 或 Driver Control (DRV8213EVM) 來打開主控制頁面。
- GUI 設置現已完成。下一節概述了 GUI 以及如何使用 GUI 來控制 EVM。
