ZHCU917B November 2020 – June 2022 LP8764-Q1 , TPS6594-Q1
8.1.2.1 創建狀態圖
在“PFSM”面板中開發的狀態圖包含用戶定義的任務狀態和三種硬件狀態，即 SAFE_RECOVERY、LP_STANDBY 和 RUNTIME_BIST。要在硬件狀態和任務狀態之間建立聯系，需要用戶定義的任務狀態 PFSM_START。 TO_SAFE 狀態作為是任務狀態和硬件狀態 SAFE_RECOVERY 之間的轉換是必需的。如圖 8-12 所示，該面板重點顯示任務狀態以及 SAFE_RECOVERY、LP_STANDBY 和 RUNTIME_BIST 硬件狀態，可以通過 PFSM 從任務狀態進行訪問。
警告：
PFSM_START 狀態、TO_SAFE 狀態和 SAFE_RECOVERY 狀態是必需的。

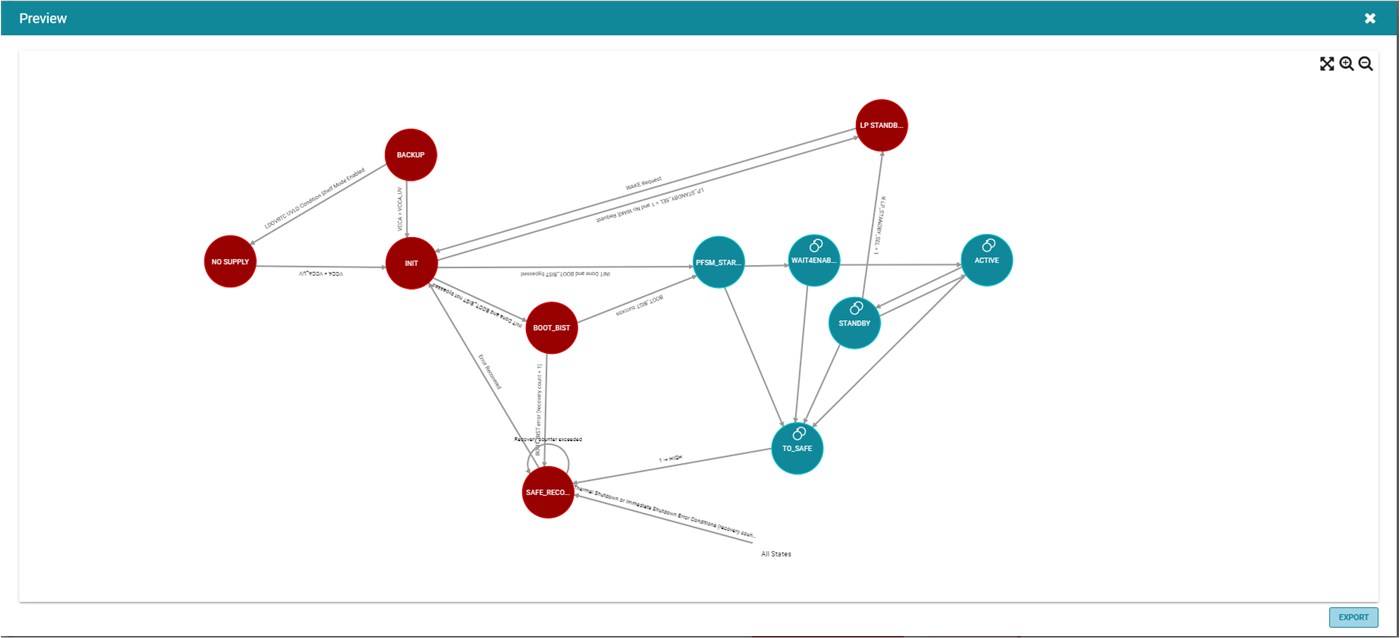

圖 8-12 PFSM 狀態圖面板圖 8-13 顯示了完整的狀態機以及硬件和任務狀態之間相關的其他轉換?？梢酝ㄟ^選擇右下角的導出圖標（位于“GENERATE PROGRAM”（生成程序）旁邊）來查看完整的狀態機。有關狀態和轉換的更詳細的說明，請參閱器件規格。
圖 8-13 完整的狀態圖
