9 NVM 驗證頁面

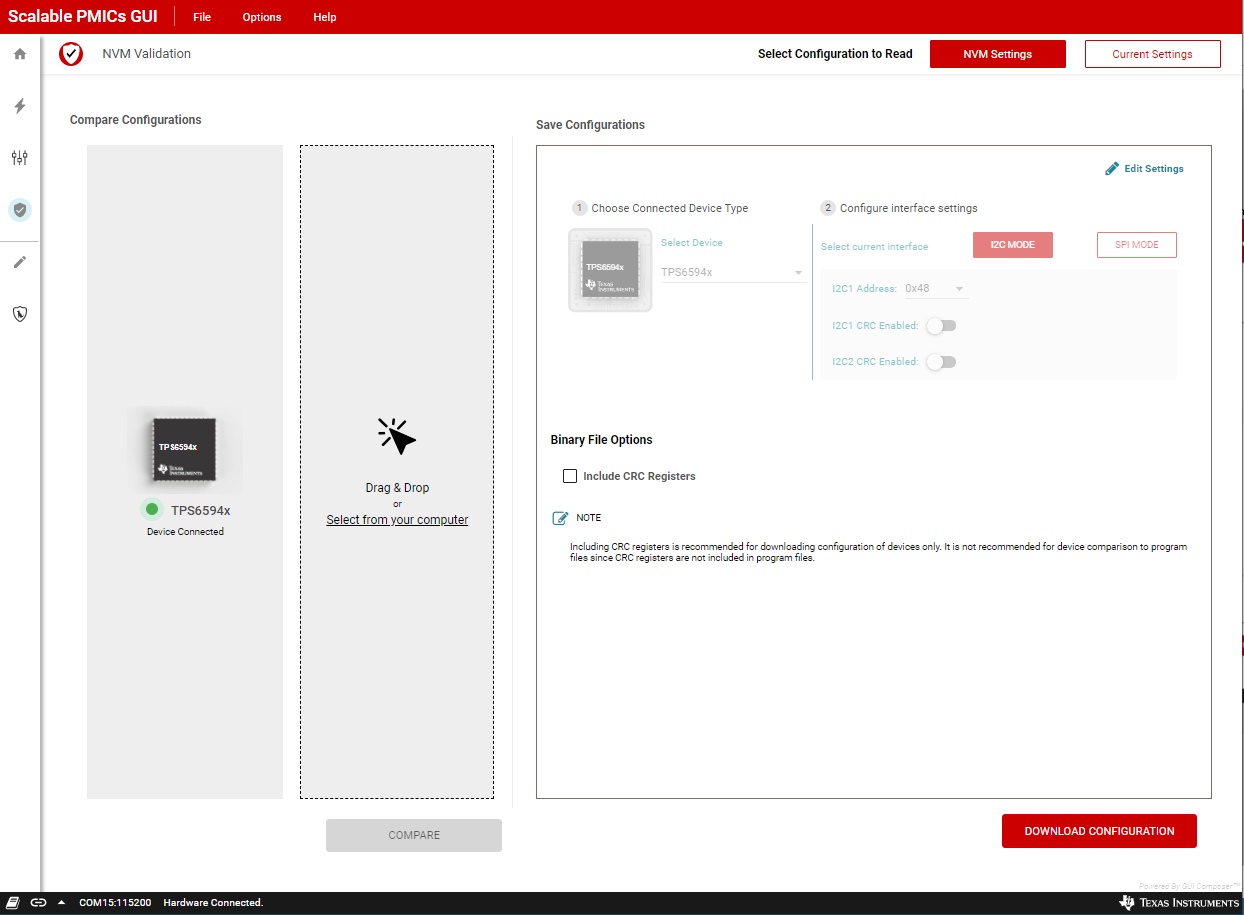

“NVM Validation”（NVM 驗證）頁面用于將當前寄存器或 NVM 設置下載到主機 PC 中，或將該設置與主機 PC 中的文件進行比較。該頁面的一個重要作用是，通過覆蓋當前寄存器設置來訪問 NVM 設置。如果選擇了 NVM Settings（NVM 設置） 按鈕（如圖 9-1 所示），那么選擇 DOWNLOAD CONFIGURATION（下載配置）按鈕后 GUI 會立即向 PMIC 發出一組命令，以使用 NVM 中的內容覆蓋所有現有寄存器設置。這將覆蓋通過“Quick-start”（快速啟動）或“Register Map”（寄存器映射）頁面對器件進行的任何設置或配置。完成覆蓋后，可通過通信接口讀出寄存器內容。

頁面的右上角指示正在讀取 Current Settings（當前設置）還是正在讀取 NVM Settings（NVM 設置）。利用頁面左側的界面，可以選擇一個已知文件以將讀取的內容與該文件進行比較。這提供了一個快速的可視化通過/失敗響應來評估讀取的內容。頁面右側提供了 DOWNLOAD CONFIGURATION（下載配置）選項。

將當前或 NVM 設置與現有二進制文件進行比較。

1. 確認已連接了正確的器件。
   1. 選擇正確的器件類型。
   2. 選擇正確的通信接口。
2. 從主機 PC 中選擇二進制文件以將器件 NVM 與其進行比較。
   1. 使用拖放功能或文件導航器。
   2. 選擇有效文件后，COMPARE（比較）按鈕將變為有效狀態。
3. 按下 COMPARE（比較）按鈕。

將當前或 NVM 設置下載到一個二進制文件中。

1. 確認已連接了正確的器件。
   1. 選擇正確的器件類型。
   2. 選擇正確的通信接口。
2. 選擇 Current Settings（當前設置）或 NVM Settings（NVM 設置）按鈕。
3. 按 DOWNLOAD CONFIGURATION（下載配置）按鈕。
