ZHCU917B November 2020 – June 2022 LP8764-Q1 , TPS6594-Q1
8.1 創建自定義配置
“NVM 配置”頁面無需硬件來開發 NVM 配置。只有在嘗試將配置上傳到目標器件中時才需要連接實際器件。

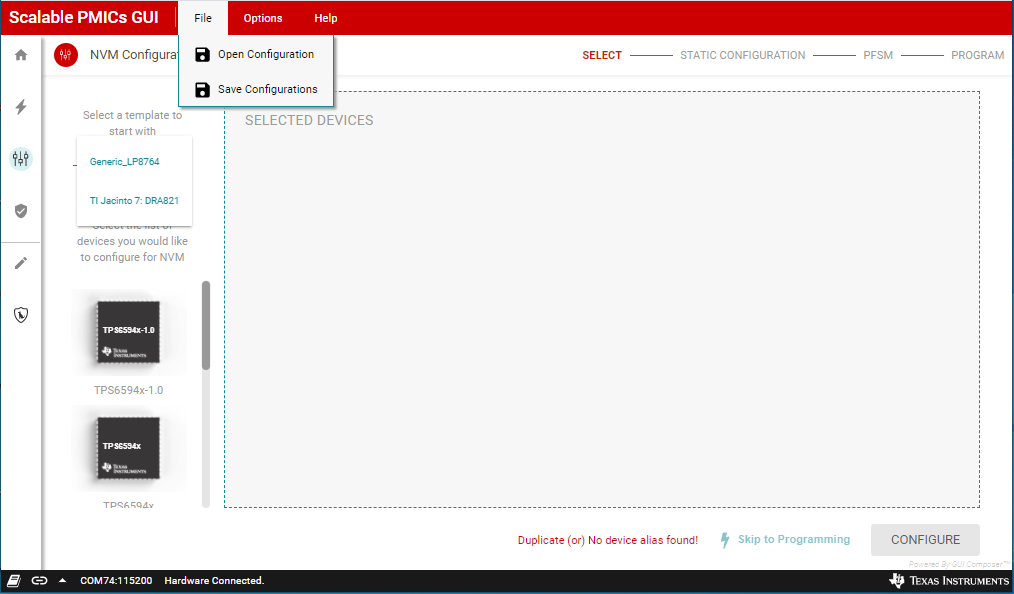

可以通過三種機制進行開發。第一種是使用屏幕頂部“File”（文件）選項卡下方的 Open Configuration （打開配置）功能，在同一個“File”（文件）選項卡下方的Save Configuration （保存配置）功能打開先前保存的配置。其次，也以模板的形式提供標準配置，可以在 Select a template to start with（選擇要開始的模板）下方進行選擇。圖 8-1 顯示了初始“Select”（選擇）視圖，其中包含所選擇的上傳和模板機制。

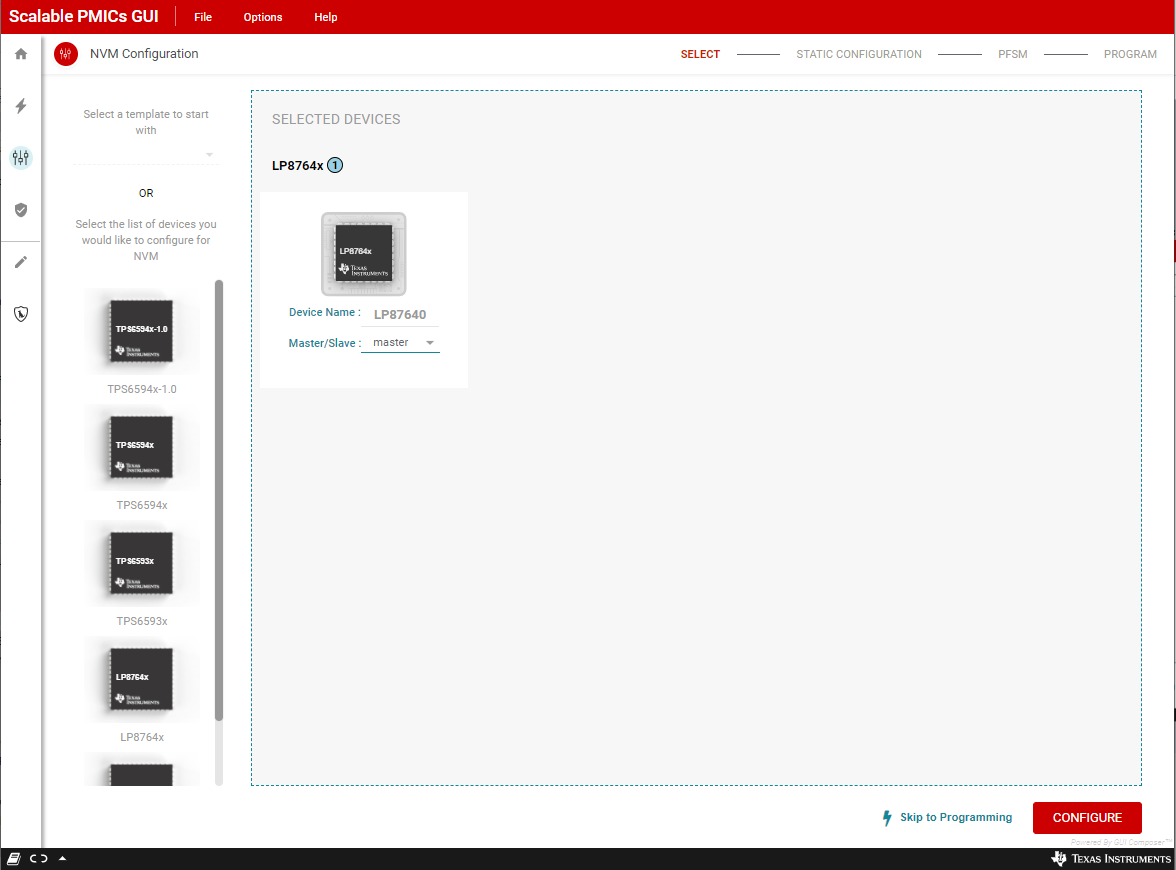

圖 8-1 打開現有配置最后，左側提供了器件圖標，可以選擇這些圖標來創建單個或多個 PMIC 應用，如圖 8-2 所示。添加器件后，可以編輯器件名稱，并選擇主器件/次器件。GUI 要求使用唯一的器件名稱并且只有一個主器件。

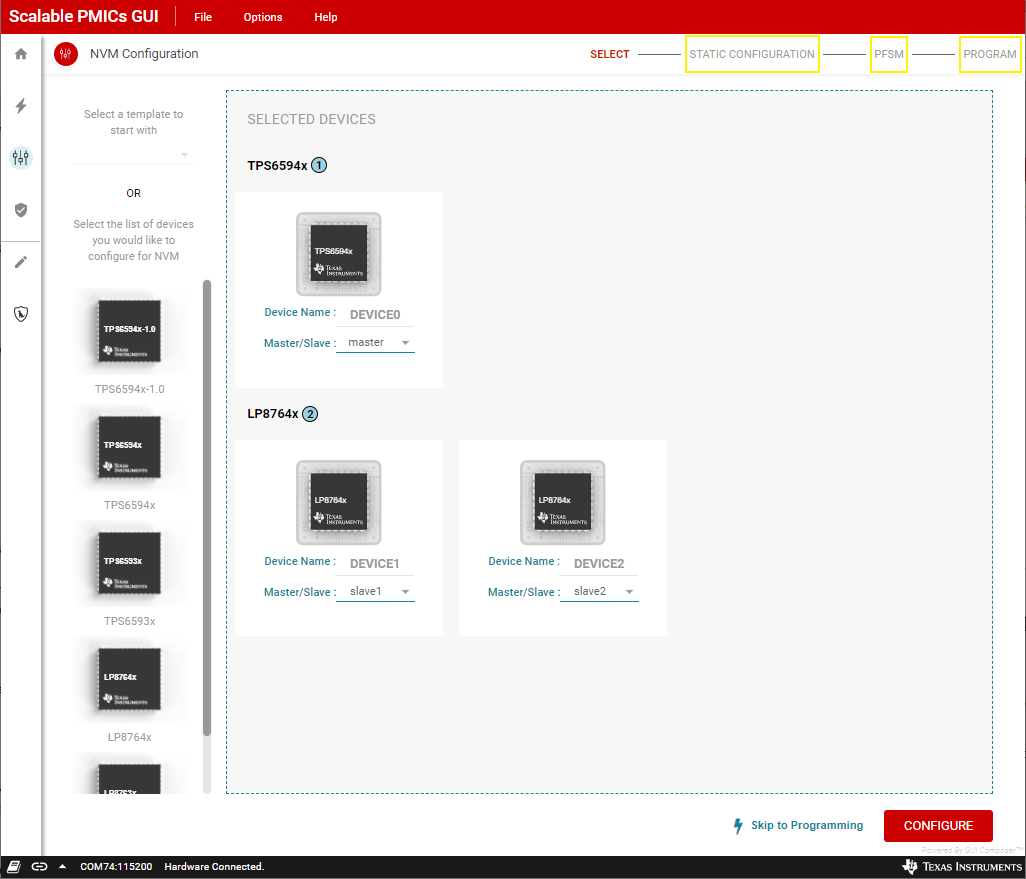

圖 8-2 從空白模板開始上傳配置或選擇用于應用的器件后，開發流程將轉至“Static Configuration”（靜態配置）和“PFSM”透視圖，然后最終到達“Program”（編程）透視圖，圖 8-3 突出顯示了這些透視圖。Topic Link Label8.2.1將介紹如何使用圖 8-3 底部的 Skip to Programming（跳至編程選項）選項對現有 NVM 配置進行編程。
圖 8-3 配置開發流程
