ZHCU917B November 2020 – June 2022 LP8764-Q1 , TPS6594-Q1
“Static Configuration”(靜態配置)透視圖提供了與“Quick-start”(快速啟動)頁面中的內容相似的界面。建議的流程是從最左側的“System Info”(系統信息)選項卡開始,更新“System Info”(系統信息)選項卡中的每個塊,然后進入下一個配置選項卡。在多器件系統中,只需從頁面左上角的“Select a device to configure”(選擇一個要配置的器件)下拉菜單中選擇要配置的器件。

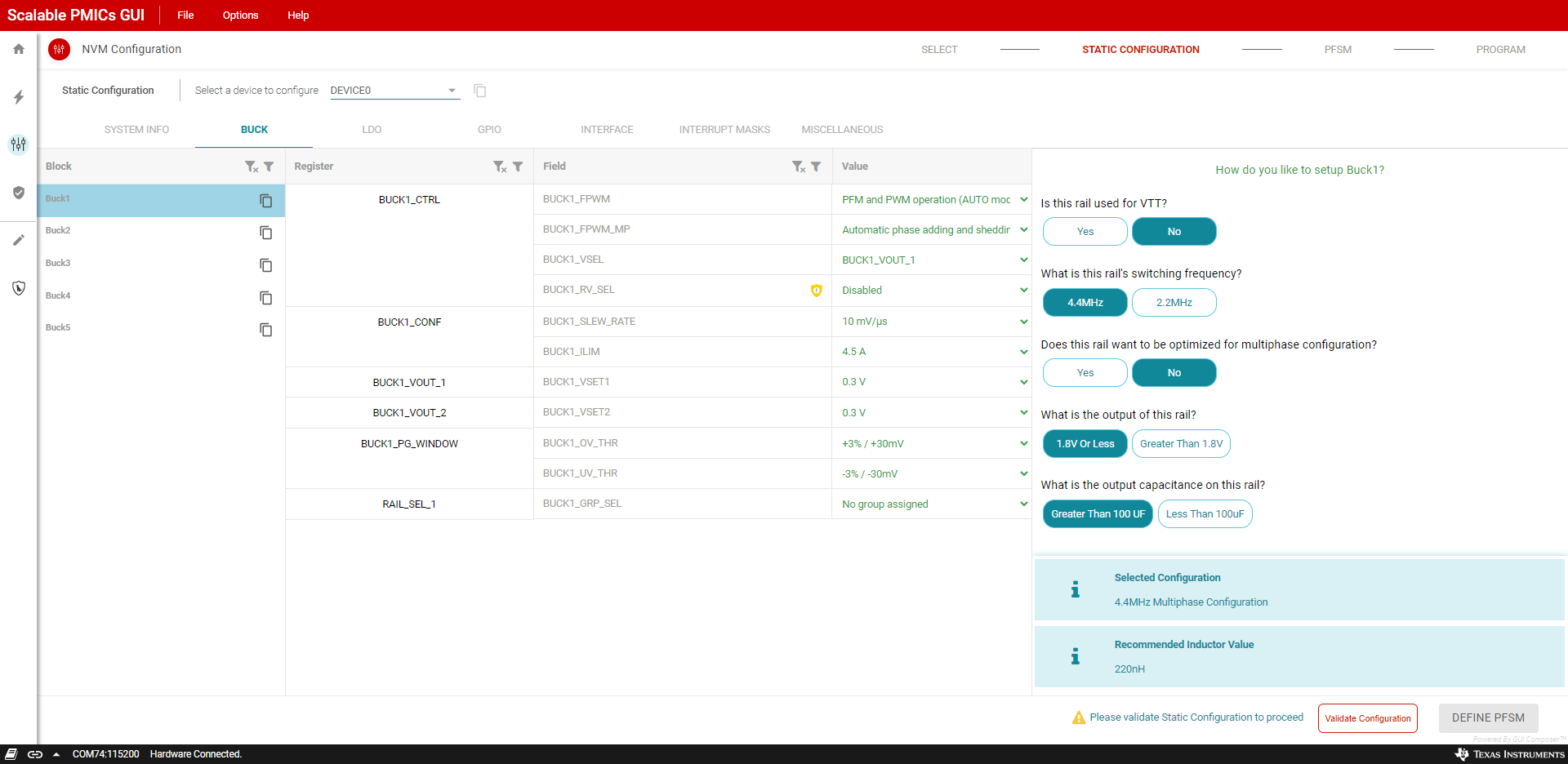

每個塊中都有一個寄存器和字段列表,它們直接與器件寄存器和字段名稱相匹配。建議根據數據表規格來理解并正確設置給定應用的字段值。BUCK 塊中還有一個圖形選擇工具(請參閱圖 8-4),用于將寄存器設置抽象成器件數據表中也介紹過的用例。該圖形選擇工具將顯示在頁面的最右一列,提供配置用例名稱以及建議的電感器值。

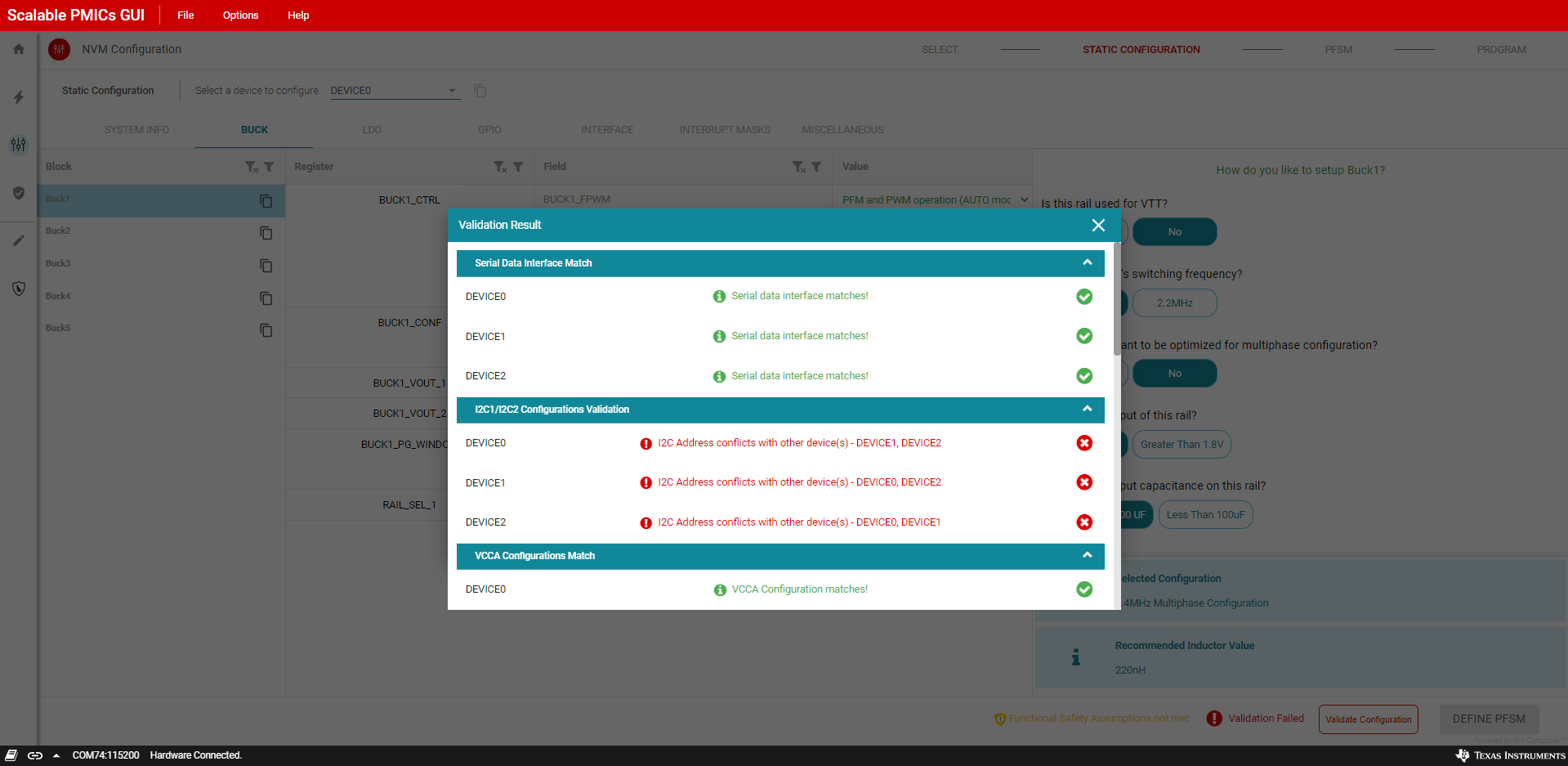

圖 8-4 BUCK 靜態配置在“Static Configuration”(靜態配置)透視圖中,GUI 監視配置的有效性。具體來說,對于多器件解決方案,GUI 確保電源(VCCA 和 nPWRON)和接口選擇相匹配。點擊透視圖底部的 Validation Failed(驗證失敗)文本后會顯示一個彈出窗口(如圖 8-5 所示),該窗口描述所有無效并阻止進入開發下一個階段的問題。

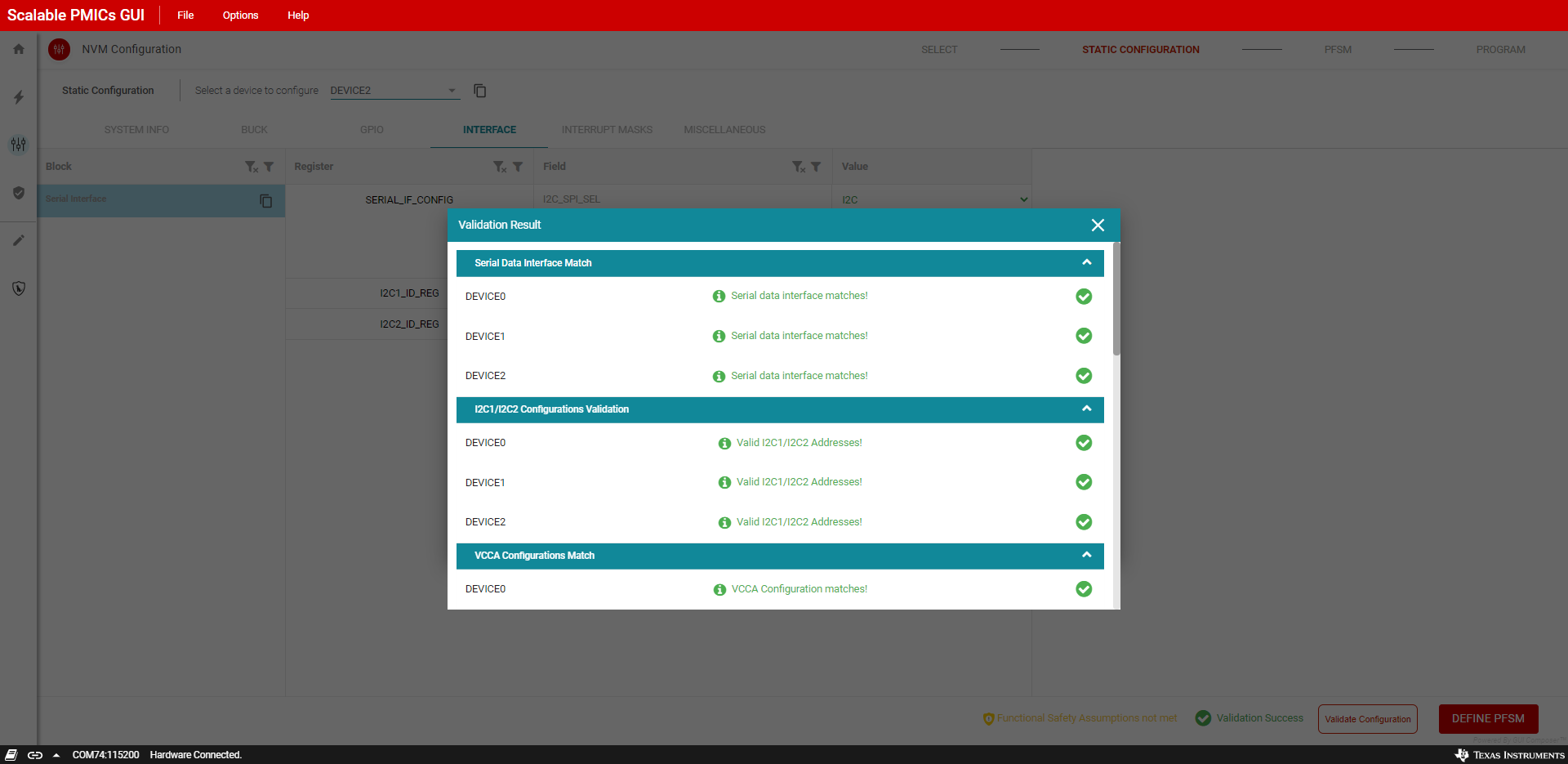

圖 8-5 靜態配置之驗證失敗在本示例中,全部三個器件具有相同的 I2C 地址。將每個器件更新為唯一的地址后,GUI 現在顯示“Validation Success”(驗證成功),并且“Define PFSM”(定義 PFSM)按鈕現在處于有效狀態。

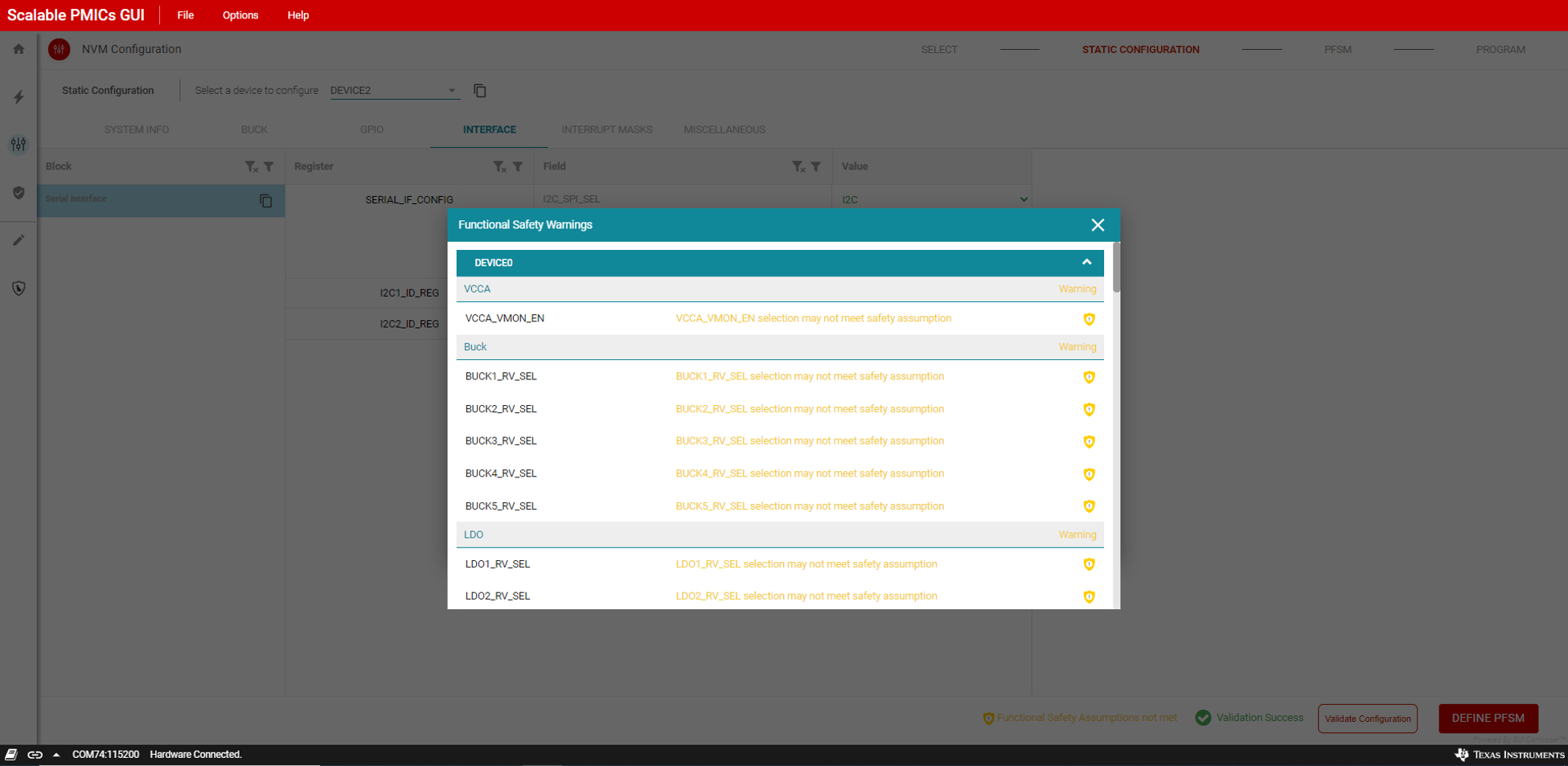

圖 8-6 靜態配置之驗證通過除了檢查靜態設置外,在支持功能安全的器件中還要檢查其他安全相關功能。點擊 Functional Safety Assumptions not met(功能安全假設未滿足)文本后,會顯示一個彈出窗口,如圖 8-7 所示。該窗口列出了與器件的功能安全假設相關的參數。請參閱器件的功能安全手冊和應用的功能安全目標,以確認所選設置符合其功能安全目標。

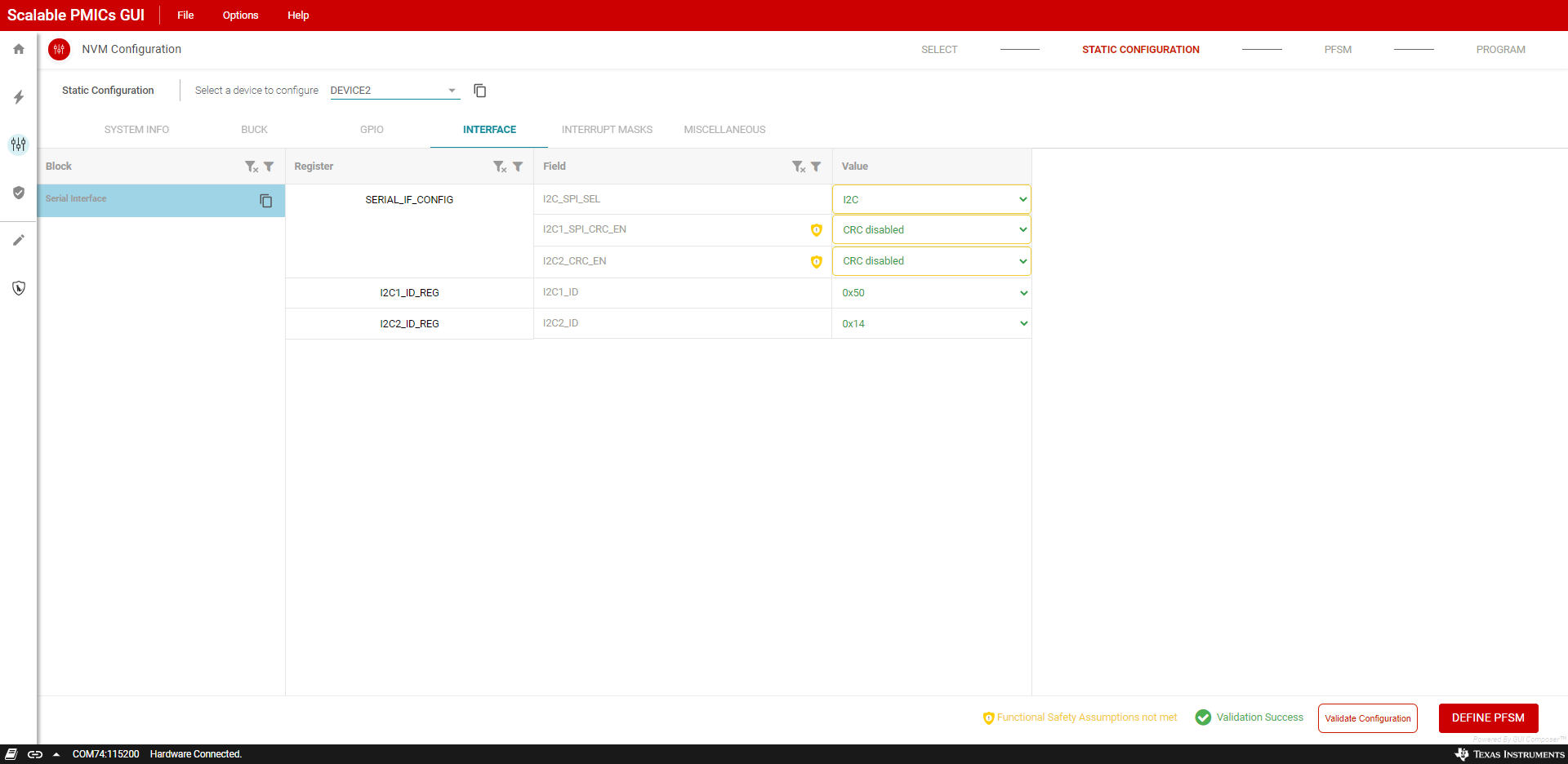

圖 8-7 功能安全假設檢查在從靜態設置轉換到“PFSM”透視圖時,如果有任何值未經過更新,則會顯示警告消息。對于未更新的值,將在其周圍以黃色邊框突出顯示。在本示例中,僅更新了 I2C 地址。德州儀器 (TI) 建議查看并確認所有突出顯示為未更改的設置。
圖 8-8 未更新的靜態配置值示例

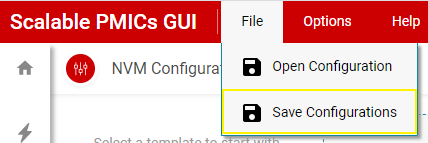

圖 8-9 經常保存
