10 看門狗頁面

“Watchdog”（看門狗）頁面是一個交互式評估工具，用于在“TRIGGER”和“Q&A”模式下執行看門狗功能。該工具使用 AEVM 上的 MSP432E 微控制器為正確和不正確的用例創建看門狗激勵。進行狀態監視以顯示 PMIC 響應。

若要運行看門狗模塊，請確保 PMIC 滿足以下條件：

1. 器件支持看門狗功能。
2. PMIC 處于任務狀態。SAFE RECOVERY（安全恢復）等硬件狀態會阻止看門狗運行。
3. NRSTOUT（在寄存器 MISC_CTRL 中）必須為 1。
4. WD_EN（寄存器 WD_THR_CFG）必須為 1。
5. 任何配置為 DISABLE_WDOG 的 GPIO 都應處于邏輯低電平（如果適用于器件）。
6. WD_PWRHOLD 必須為 0。
7. 為了進行評估，建議將 WD_RST_EN 設置為 0，以便在評估期間器件不會進入 WARM RESET 狀態。

觸發條件模式

“Watchdog”（看門狗）頁面將反映“Controls”（控件）部分中的設置。要從 QA 模式更改為 TRIGGER （觸發條件）模式，應將Edit/Enable （編輯/啟用）指示器（在圖 10-1 中以黃色突出顯示）切換為 Enable （啟用）。進入“TRIGGER”（觸發條件）模式后，切換回Edit（編輯）模式，并將默認的 Window-1 和 Window-2 值調整為未超過 AEVM 限值的時間范圍。

使用有效的時序窗口，可以重新啟用看門狗并啟動看門狗序列。

啟動序列：

1. 啟用看門狗，選擇Enable （啟用）
2. 選擇模式， TRIGGER （觸發條件）模式或 Q&A 模式
3. 編輯 AEVM 觸發條件波形，選擇編輯
4. 調整 Window-1 和 Window-2
5. 選擇 Sequence Configuration （序列配置）
6. 啟用看門狗，選擇啟用
7. 選擇 START SEQUENCE （啟動序列）

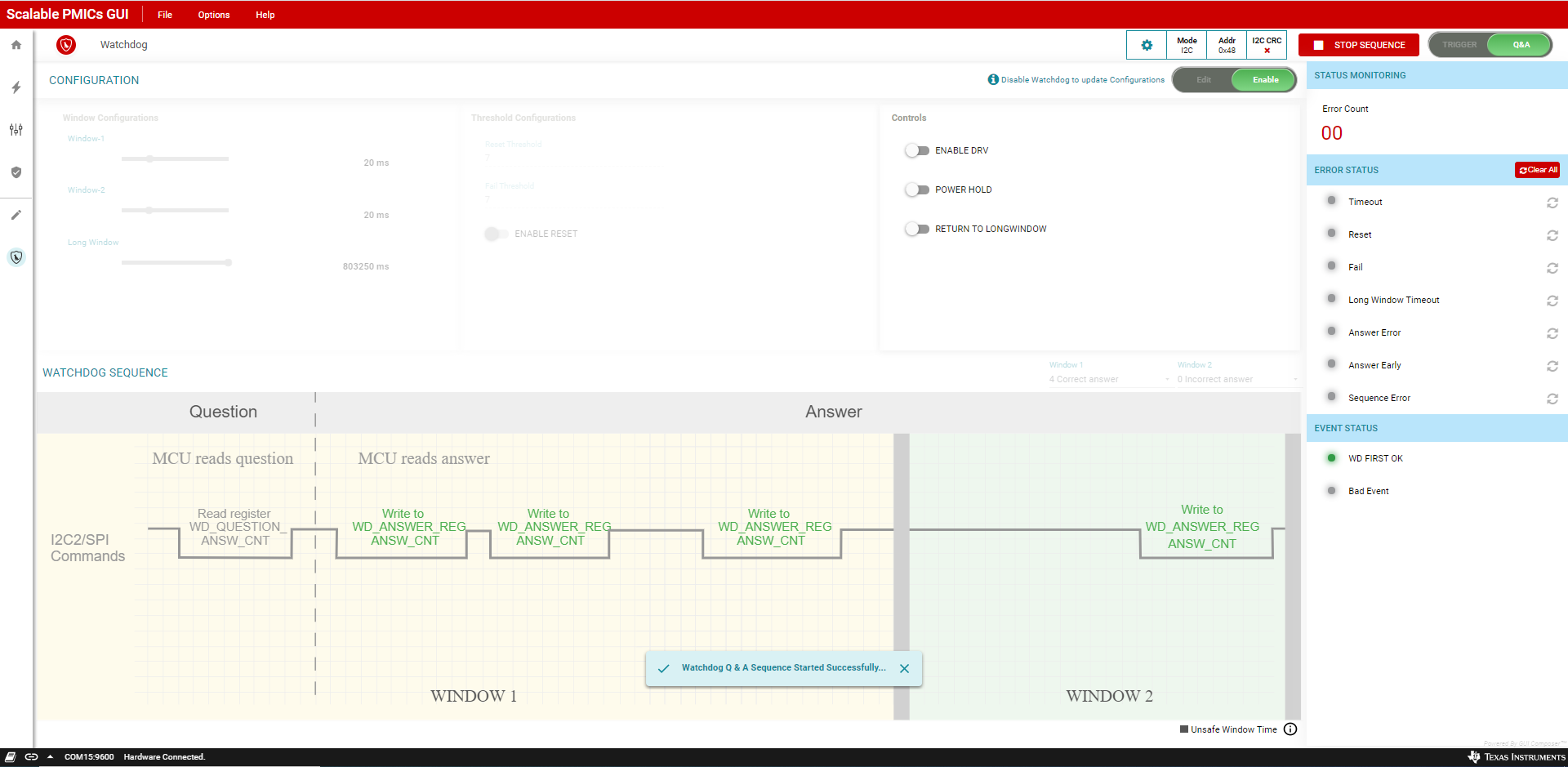

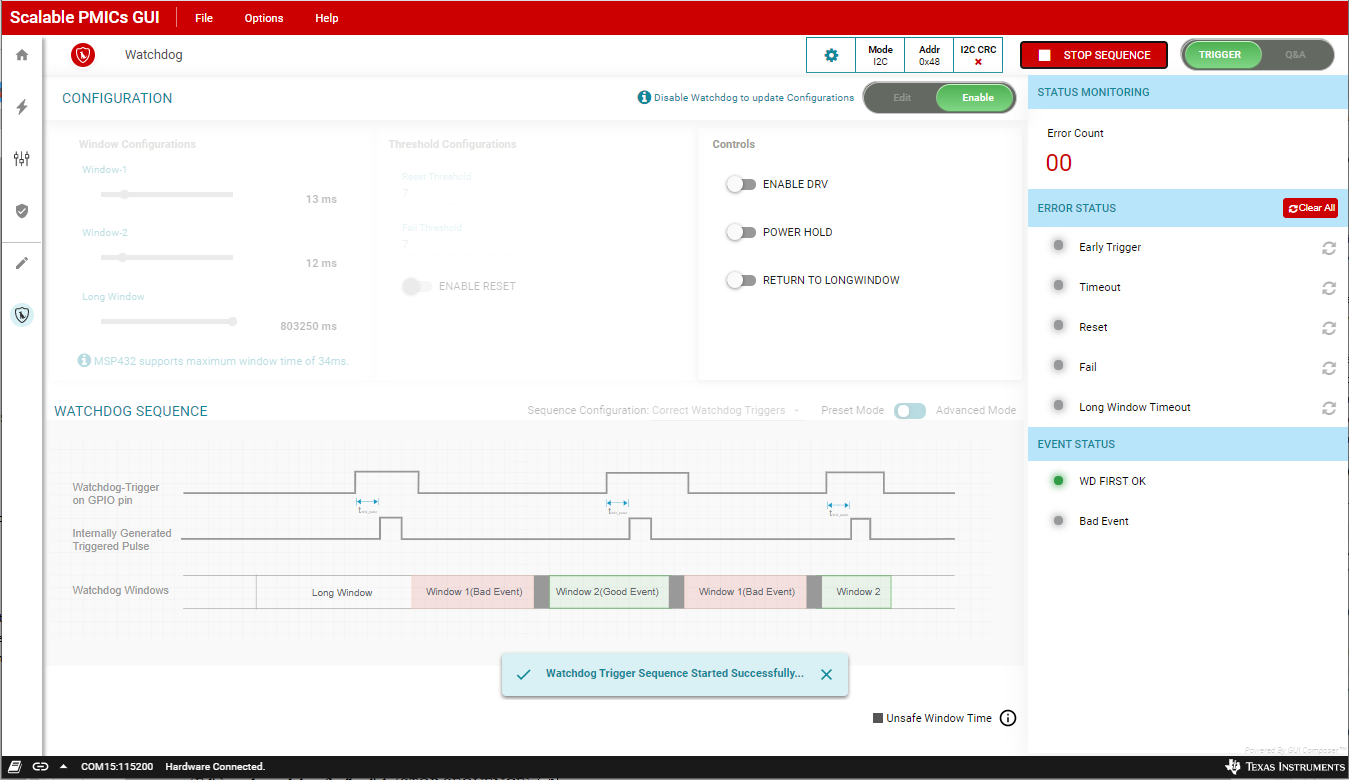

在“EVENT STATUS”（事件狀態）視圖中，“WD FIRST OK”呈綠色亮起（請參閱圖 10-2），表示已正確接收第一個看門狗觸發序列。在操作過程中會不斷輪詢 PMIC，并更新“ERROR STATUS”（錯誤狀態）視圖。

若要停止評估，請首先使用控件設置“RETURN TO LONGWINDOW”（返回 LONGWINDOW），再從 Enable（啟用）模式切換到 Edit（編輯）模式，然后點擊 STOP SEQUENCE（停止序列）。

停止序列：

1. 選擇 RETURN TO LONGWINDOW（返回 LONGWINDOW）
2. 選擇 Edit（編輯）
3. 選擇 STOP SEQUENCE（停止序列）

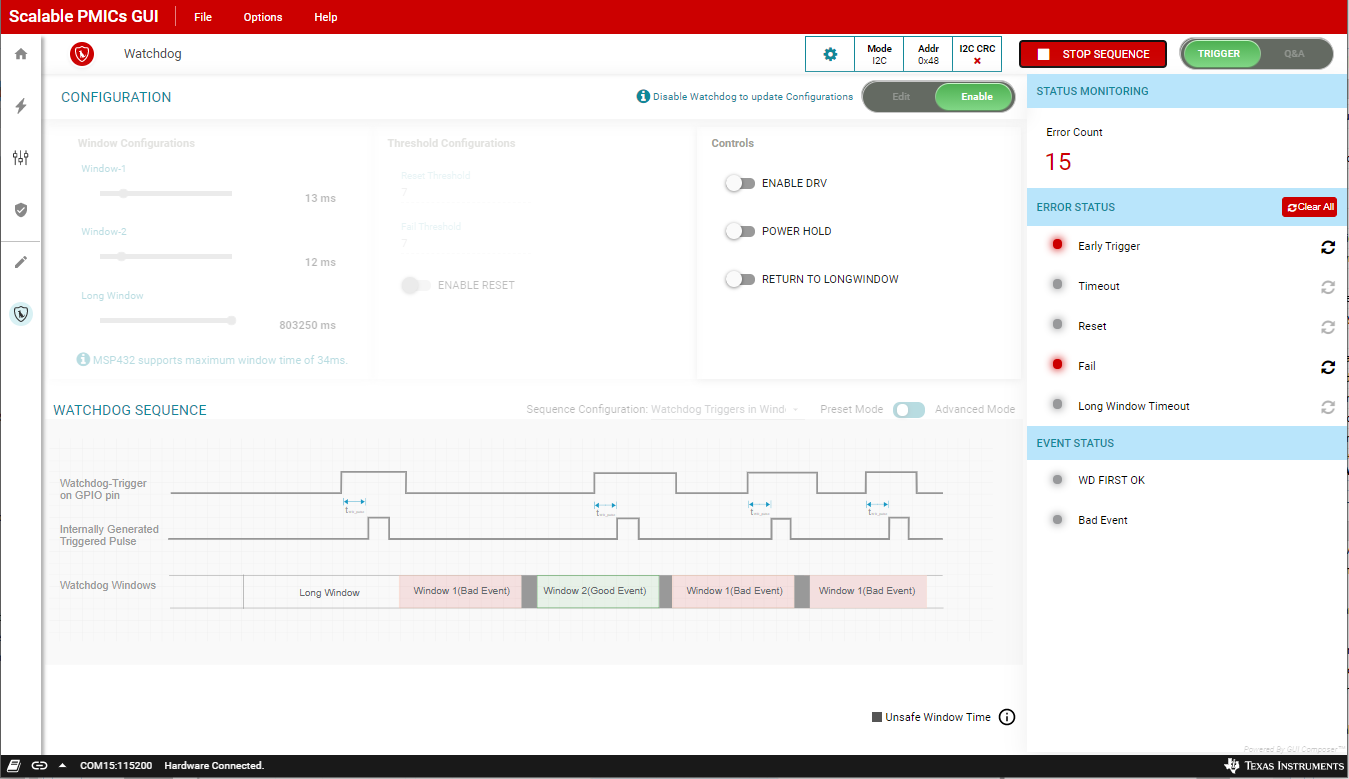

可以使用下拉菜單Sequence Configuration （序列配置）修改序列配置以故意提供不正確的序列。圖 10-3 顯示了不正確的時序和隨之而來的糟糕事件。若要評估此配置，首先從 Edit（編輯）模式切換到 Enable（啟用）模式，再禁用 RETURN TO LONGWINDOW（返回 LONGWINDOW），然后點擊 START SEQUENCE（啟動序列）。

可以使用每個錯誤右側的圖標或通過點擊 Clear All（清除全部）來清除錯誤。

Q&A 模式

如前所述，在 Edit/Enable（編輯/啟用）指示器移至 Enable（啟用）時，可以選擇“Q&A”模式。

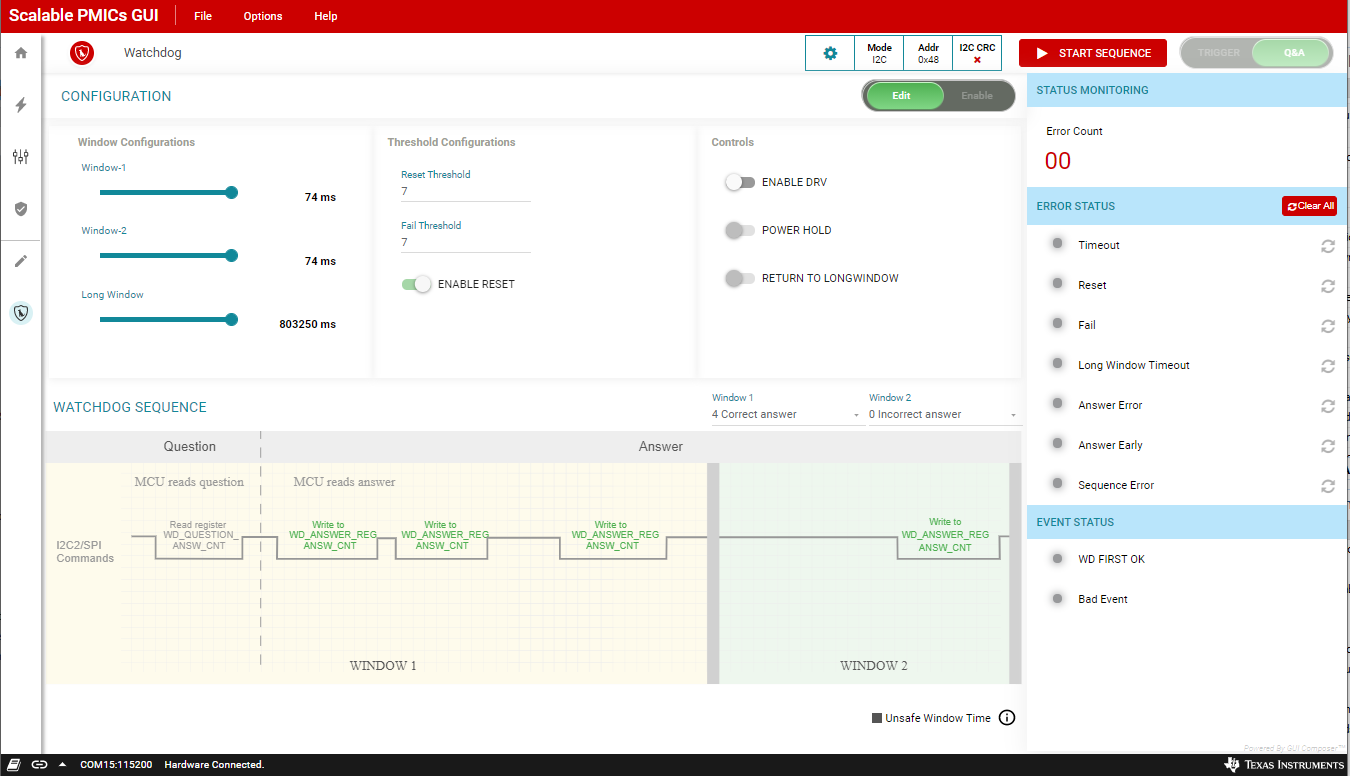

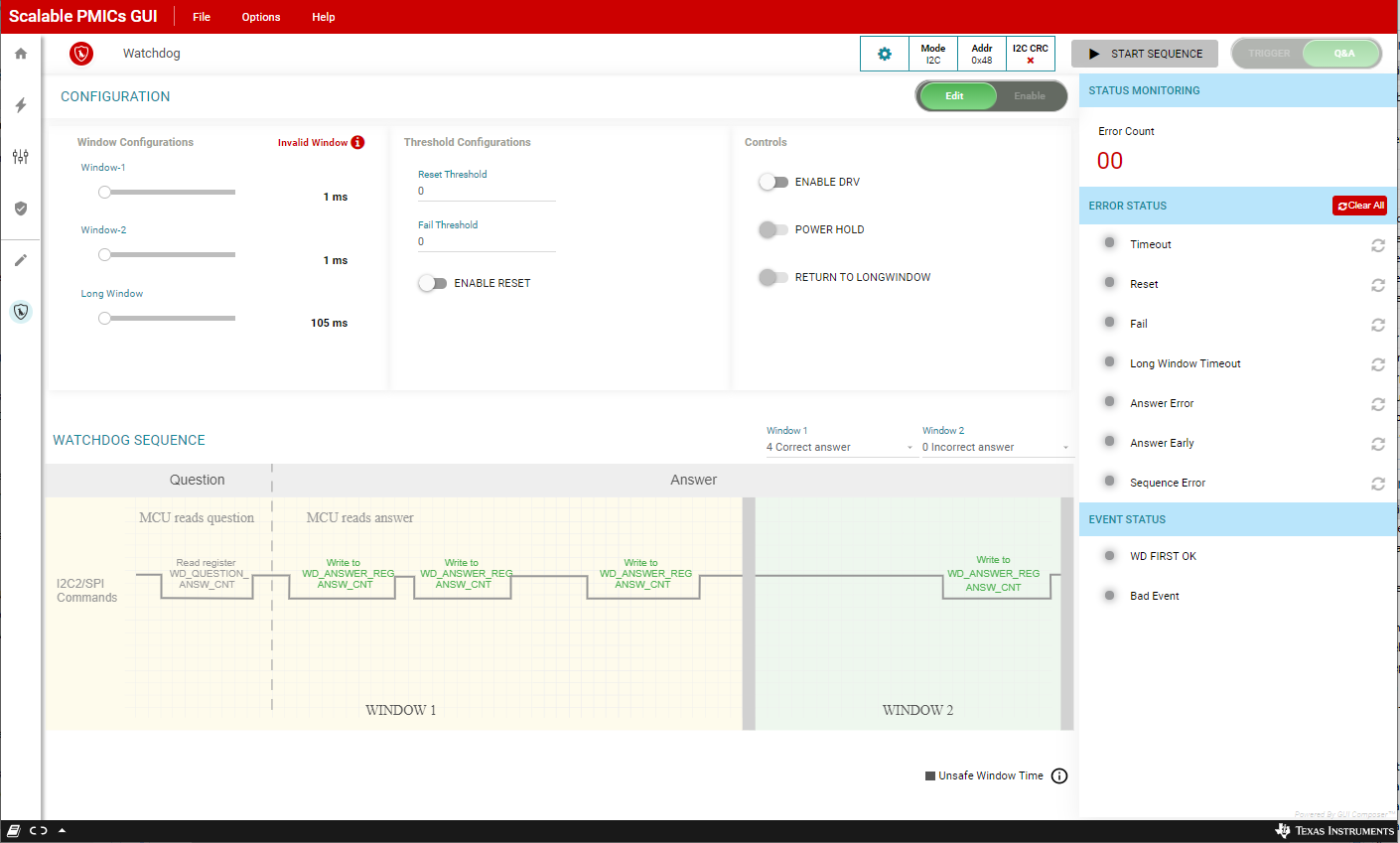

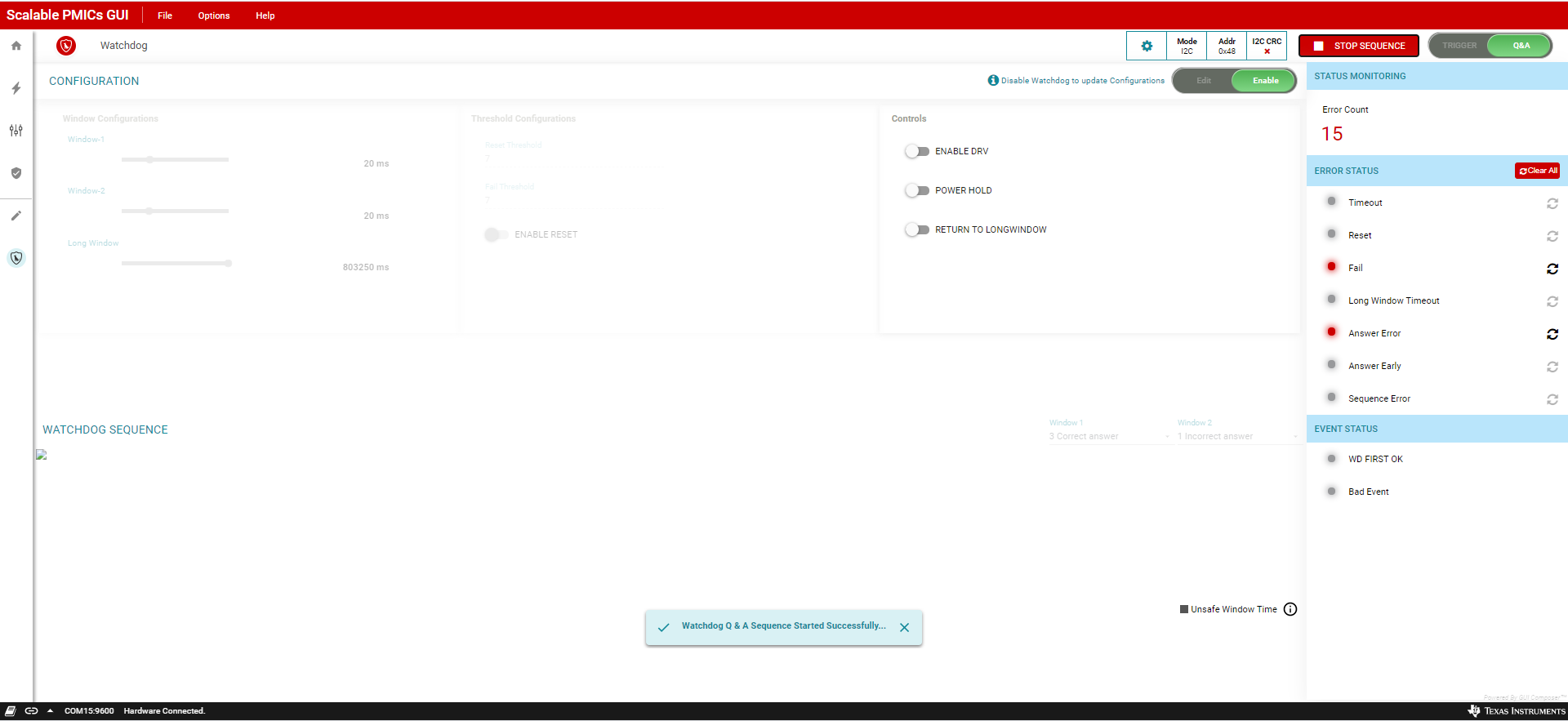

針對 Q&A 更新窗口配置后，可以使用類似的過程來評估“Q&A”模式。圖 10-5 顯示了問題的正確答案序列，而圖 10-6 顯示了錯誤答案。
