8.1.2.3.2 子序列

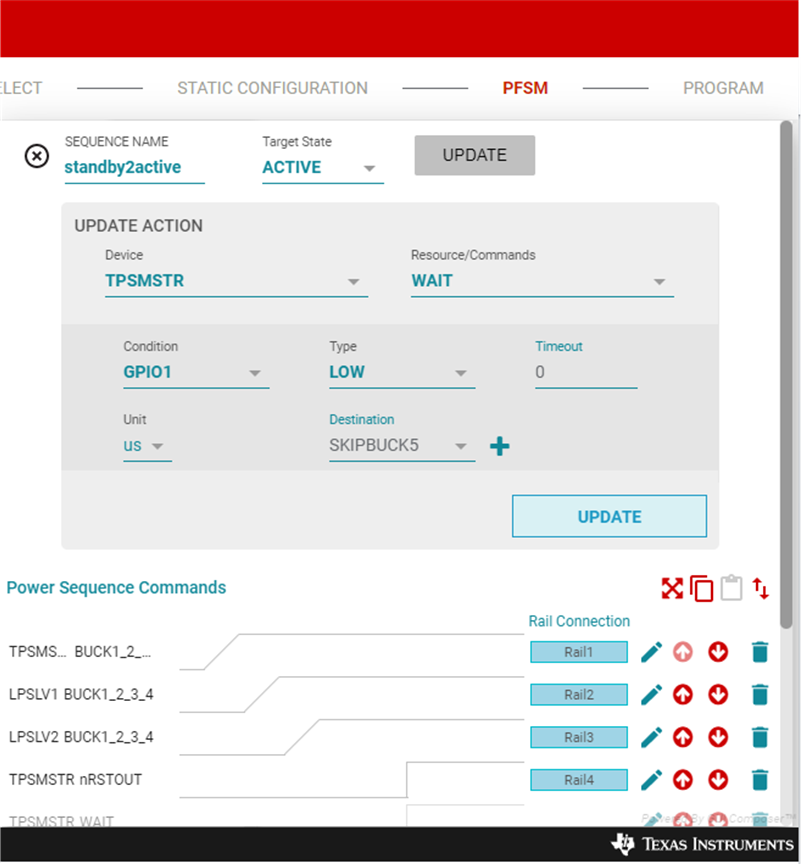

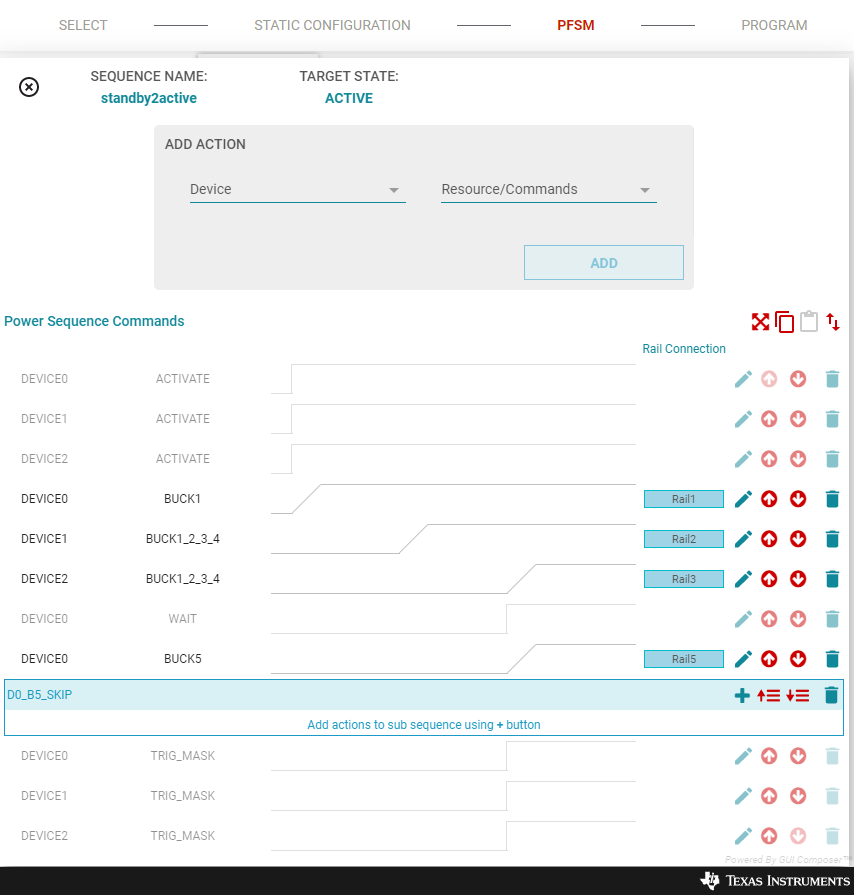

子序列是電源序列中的命令組，與 JUMP 或 WAIT 指令相關聯。從功能上而言，子序列只是要跳轉 到的 JUMP 或 WAIT 語句的目標標簽。從圖形上看，子序列可用于對命令進行分組，然后可以在電源序列內移動整個組。在圖 8-19 中，WAIT 指令用于測試 GPIO1，如果 GPIO1 為高電平，則發生超時，執行跳轉到 SKIPBUCK5 標簽并繼續進行。具體而言，如果 GPIO1 為低電平，則啟用 BUCK5，如果 GPIO1 為高電平，則不啟用該穩壓器。圖 8-20 顯示子序列中沒有指令。放置在子序列之內或之后的指令在時間上是等效的。同樣，將指令放置在子序列中的主要好處是對命令進行邏輯分組，然后在需要時將它們作為一個組進行移動。
圖 8-19 WAIT 命令操作
圖 8-20 空子序列注： WAIT 和 JUMP 語句只能在命令序列中向前跳轉。目標永遠不能放置在 JUMP 或 WAIT 語句之前。
