6.2.4 GPIO
GUI 提供了用于配置 PMIC GPIO 的界面。當 GPIO 配置為輸入時，GUI 提供了一種額外的機制來通過關聯的 AEVM 引腳來驅動 GPIO 以及通過頁面右側的“GPIO Status”（GPIO 狀態）垂直選項卡來查看狀態變化。
PMIC GPIO 可配置為輸入或輸出，或映射到 PMIC 的內部功能。在本示例中，PMIC 將 GPIO1 和 GPIO2 用于第二個 I2C 實例。“GPIO PIN STATUS”（GPIO 引腳狀態）窗格可用于確認每個引腳在配置為 GPIO 時的功能和電平。當將 GPIO 方向設置為輸入時會顯示 CONFIGURE GPIO LEVEL（配置 GPIO 電平）框（請參閱圖 6-7），用于對 AEVM 輸出電平進行初始設置。請確保將硬件平臺配置為支持預期的 GPIO 操作。
注：
在評估多 PMIC 解決方案時，AEVM 輸出控制僅用于連接到 GUI 的 AEVM（通過 USB 端口連接到 PC）。
GPIO 引腳狀態（請參閱圖 6-7）指示 GPIO 的功能以及未配置為特殊功能的 GPIO 的當前狀態（高電平或低電平）。顏色為灰色、紅色和綠色。除了顏色之外，還在每個指示器的右側提供了文字說明。

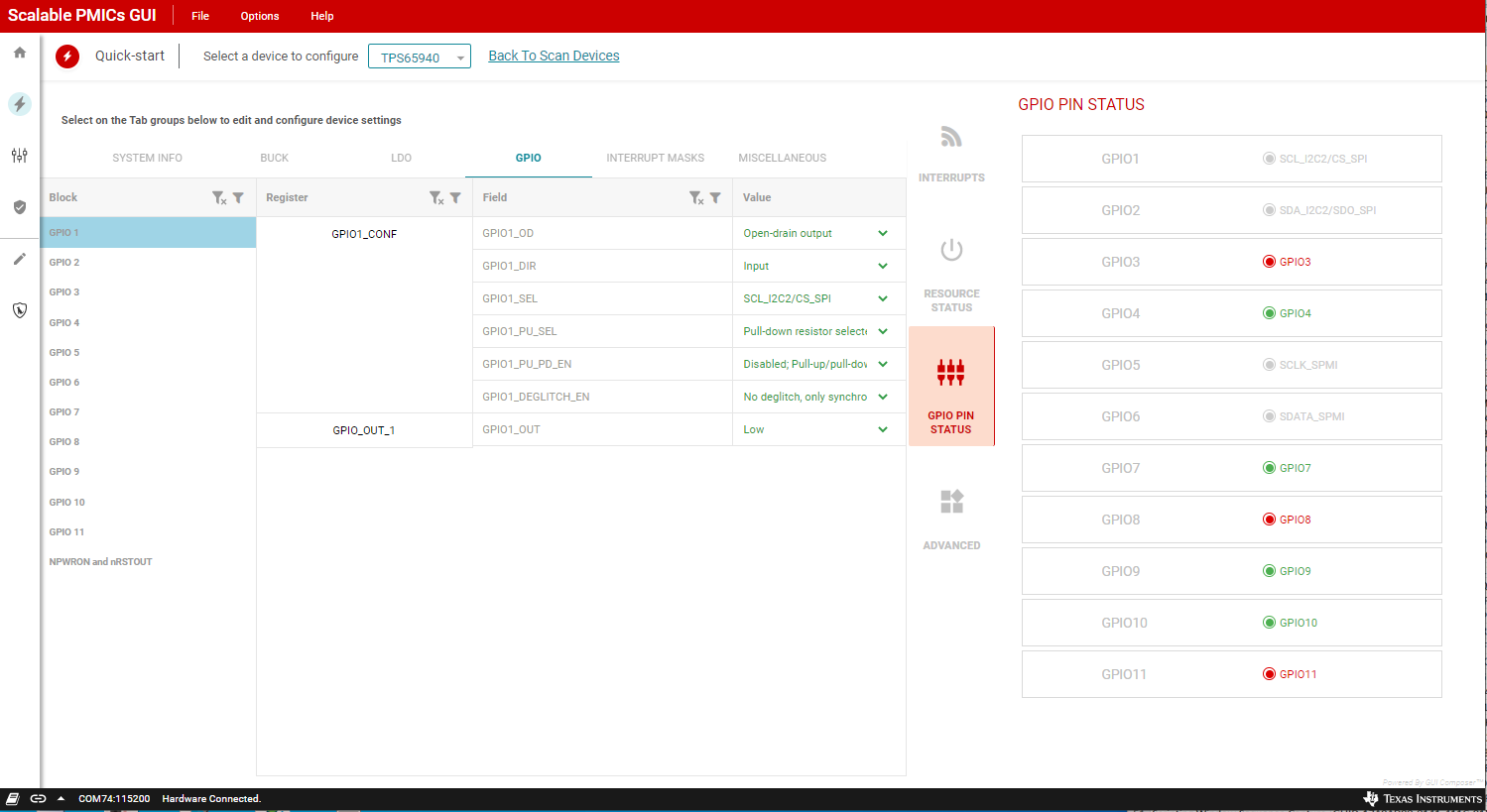

圖 6-7 GPIO 配置
