ZHCU917B November 2020 – June 2022 LP8764-Q1 , TPS6594-Q1
8.2.1 對現有 NVM 配置進行編程
“NVM Configuration”（NVM 配置）頁面也可用于使用現有 NVM 配置以匯編或二進制格式對器件進行編程。該過程從頁面的開頭開始，然后通過點擊器件圖標來選擇要編程的器件類型，如圖 8-31 所示。選擇器件后，點擊 Skip to Programming（跳至編程）按鈕直接進入編程頁面。

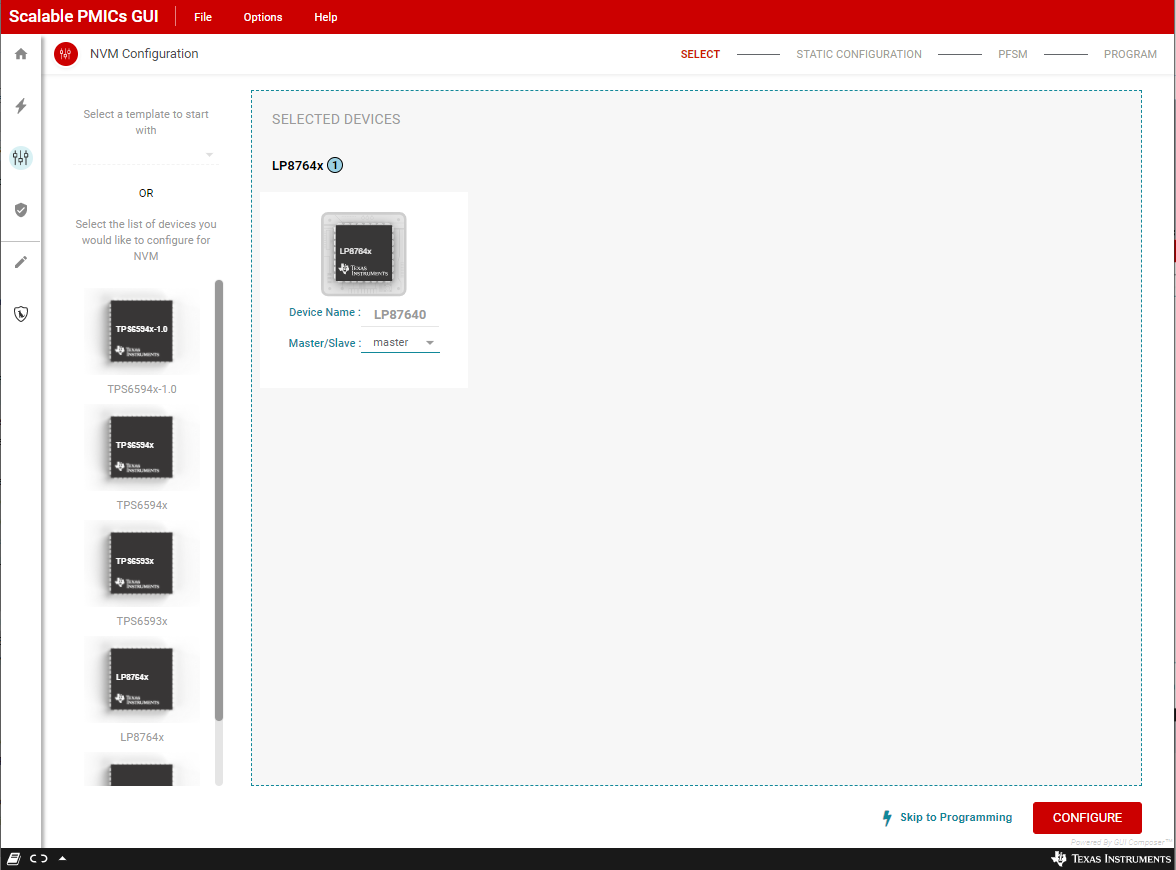

圖 8-31 跳至使用現有 NVM 配置進行編程編程透視圖與Topic Link Label8.2中所述的內容略有不同。如圖 8-32 所示，僅 Uploaded Program File（上傳的編程文件）選項卡可用，保存選項被禁用，Select Device（選擇器件）反映了開始時的器件選擇。接口選擇應與正在對其進行編程的器件相匹配。如果接口設置不正確，則屏幕底部的連接指示器將反映 Hardware not Connected（硬件未連接）。將顯示 Failed to connect（連接失敗），任何 Verify Connection（驗證連接）嘗試都將失敗。連接正確的(1)器件并選擇要編程的文件后，點擊 Verify Connection（驗證連接），然后點擊 Program Device（編程器件）。

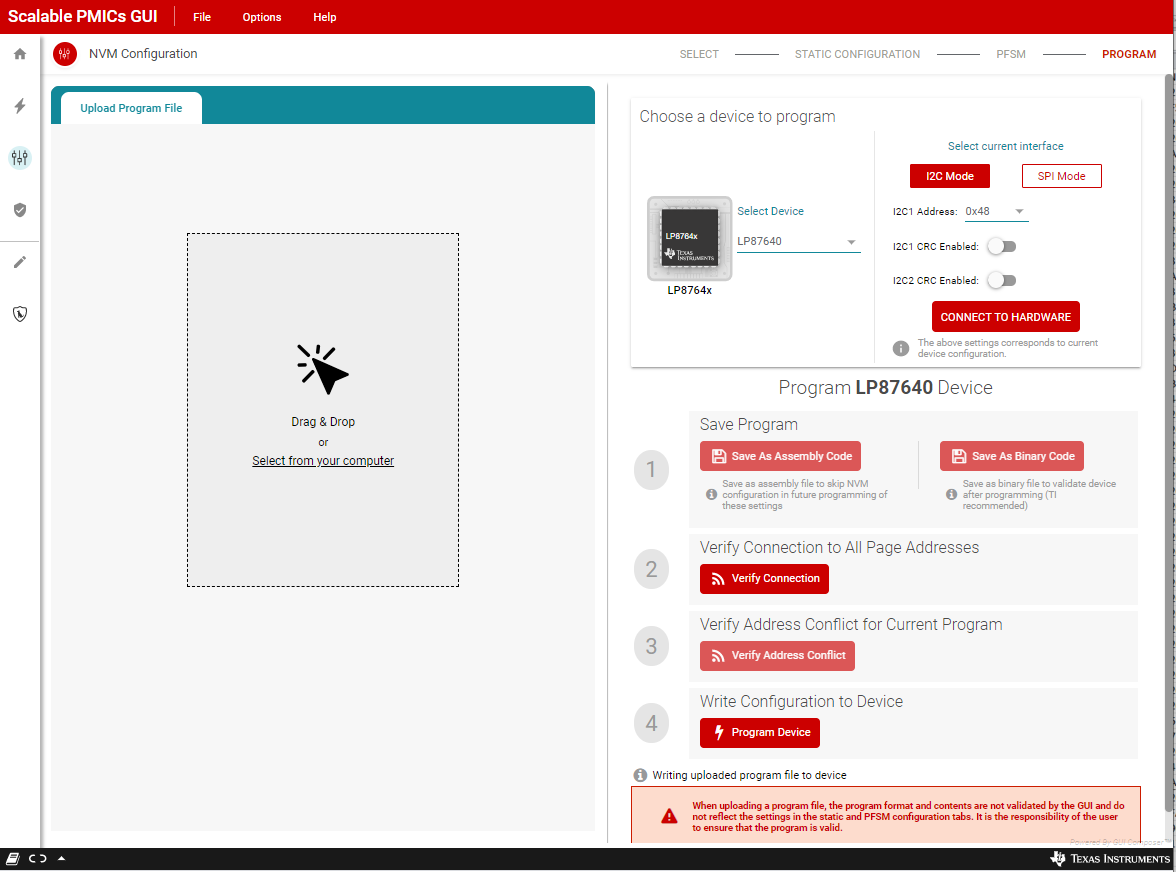

圖 8-32 使用現有配置進行編程1. 當多個器件連接到 AEVM 時，確保對于 I2C，地址是要編程的器件的地址。對于 SPI，確保片選信號連接到要編程的器件。
