ZHCU917B November 2020 – June 2022 LP8764-Q1 , TPS6594-Q1
6.2 配置和監視
在“Quick-start”（快速啟動）頁面中，有六個水平對齊的選項卡用于編輯，四個垂直對齊的選項卡用于監視和訪問高級特性。圖 6-3 突出顯示了這些選項卡。以下各節將介紹“Quick-start”（快速啟動）頁面中的這些選項卡。務必注意，GUI 會不斷輪詢 PMIC 以更新“Interrupts”（中斷）、“Resource Status”（資源狀態）和“GPIO Pin Status”（GPIO 引腳狀態）選項卡中顯示的值。此外，每次對值進行更新或更改時都會引發與 PMIC 的通信，以更新相應的寄存器。可以通過下電上電來重置器件，以將寄存器設置恢復為 NVM 值。

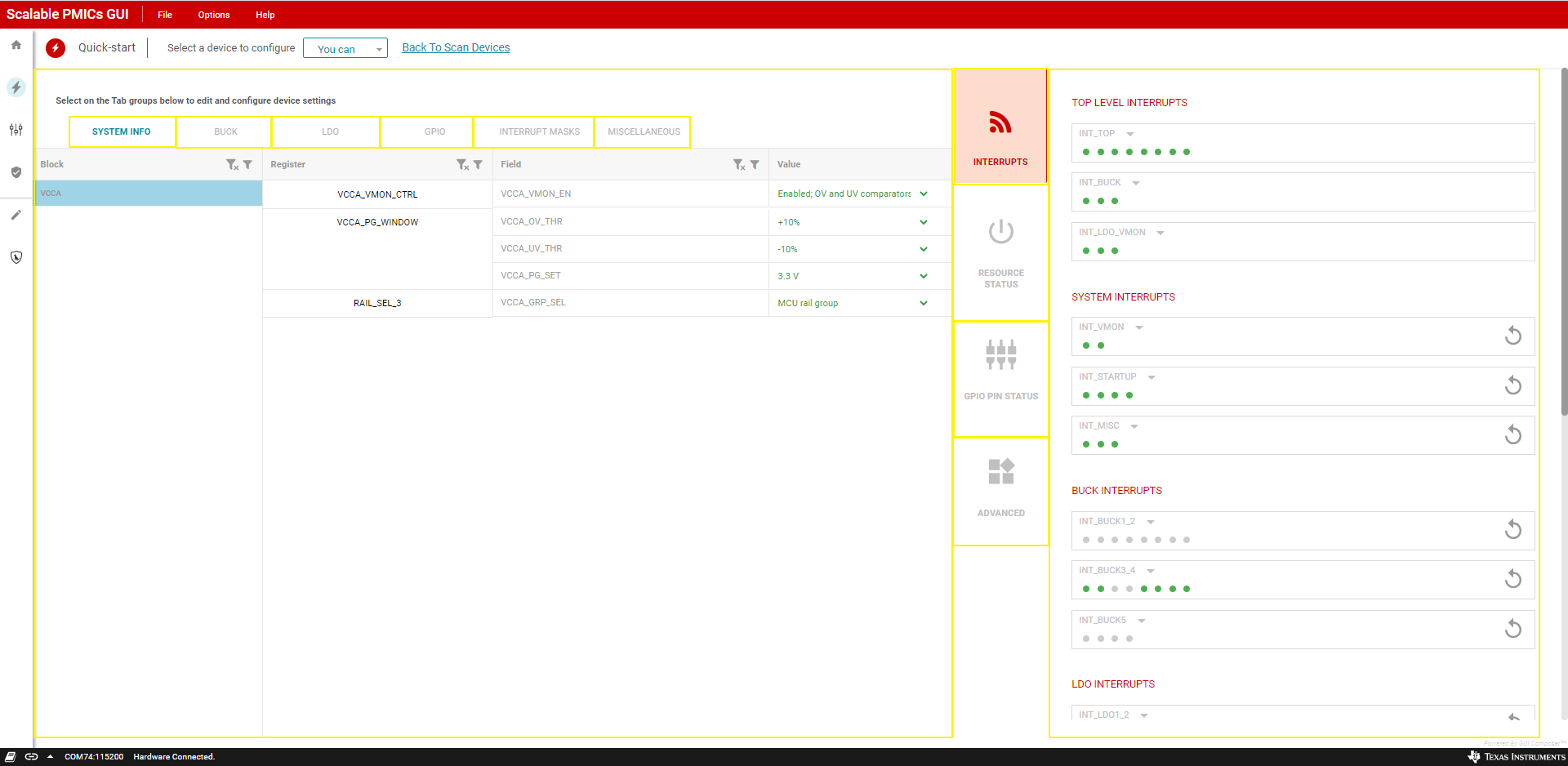

圖 6-3 快速啟動頁面重點內容注：
“Quick-start”（快速啟動）頁面頂部有一個下拉菜單，用于在連接了多個 PMIC 時選擇器件。在圖 6-2 中定義了該標簽。
注：
所有寄存器字段都是對器件規格的直接引用。當字段中的值重復或者被保留時，GUI 將不會在下拉菜單選項中顯示這些可能的值。
