ZHCU917B November 2020 – June 2022 LP8764-Q1 , TPS6594-Q1
7 “Register Map”（寄存器映射）頁面
“Register Map”（寄存器映射）頁面列出了可用于配置的不同寄存器。與“Quick-start”（快速啟動）頁面不同，如果存在多個 PMIC，這里沒有器件標簽可供選擇。在 I2C 的情況下，在 GUI 頂部的 Options （選項卡）下的（器件設置）中選擇器件地址。對于 SPI，片選引腳的硬件連接將決定 GUI 與哪個 PMIC 進行通信，并將其內容顯示在“Register Map”（寄存器映射）頁面中。
“Register Map”（寄存器映射）頁面用于直接對 PMIC 寄存器進行讀取和寫入。讀取可以分別完成，也可以一次性全部完成。類似地，寄存器寫入也可以一次全部完成或分別完成。在 Immediate Write（立即寫入）模式（位于頁面右上角的選項）下，只能在每次更改“Field View”（字段視圖）（位更改或十六進制值更改）后，立即對各個寄存器分別進行寫入。在 Deferred Write（延遲寫入）模式下，選擇 WRITE REGISTER（寫入寄存器）或 WRITE ALL REGISTERS（寫入所有寄存器）按鈕后，單個寄存器或所有寄存器才會執(zhí)行寫入。

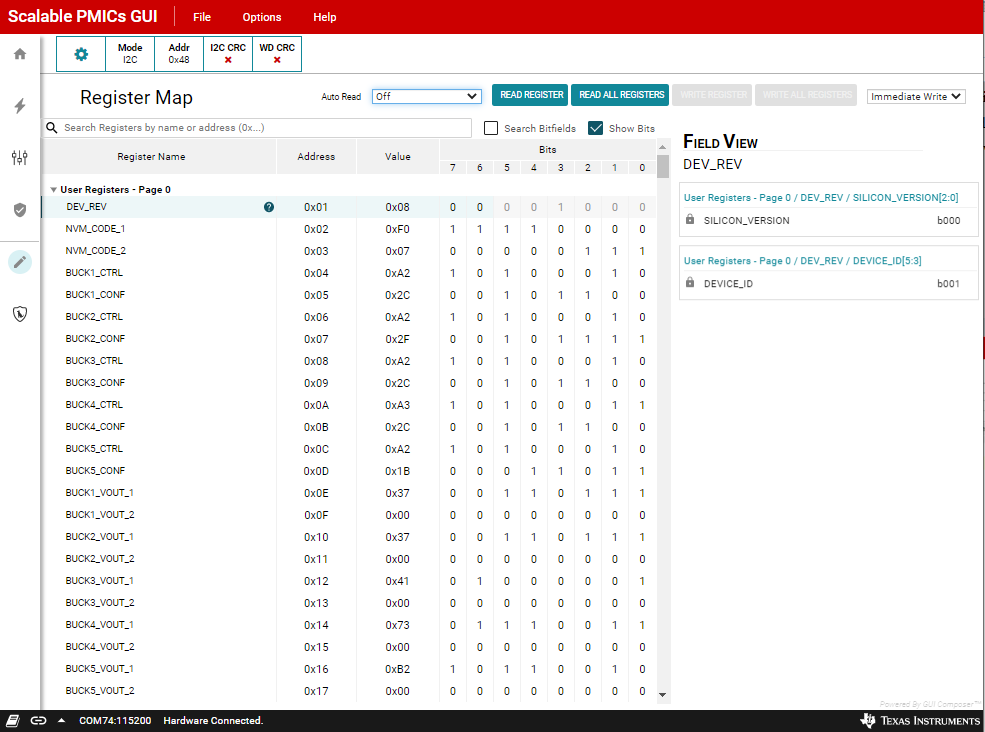

圖 7-1 寄存器映射盡管所有寄存器都顯示在“Register Map”（寄存器映射）頁面中，但并非所有寄存器都可以通過該頁面進行編輯。具體來說，無法更改接口配置，并且與“Quick-start”（快速啟動）頁面類似，無法更改 Buck 頻率。不過，不會報告任何錯誤，每次寫入都與一次讀取相關聯(lián)。讀取將更新顯示內容，因此，對受保護字段的寫入可以準確地反映出該寫入是不成功的。
