GUI 和 AEVM 支持具有和不具有 CRC 功能的 I2C 和 SPI。如前所述,在進入“Register Map”(寄存器映射)和“Quick-start”(快速啟動)頁面時,GUI 將嘗試連接到地址 0x48 處任何具有非 CRC I2C 接口的器件。如果需要備用地址或配置,則可以通過 Device Settings(器件設置)窗口來更改設置,如圖 5-7 所示。也可以在 Options(選項)下方的下拉菜單中訪問該窗口。

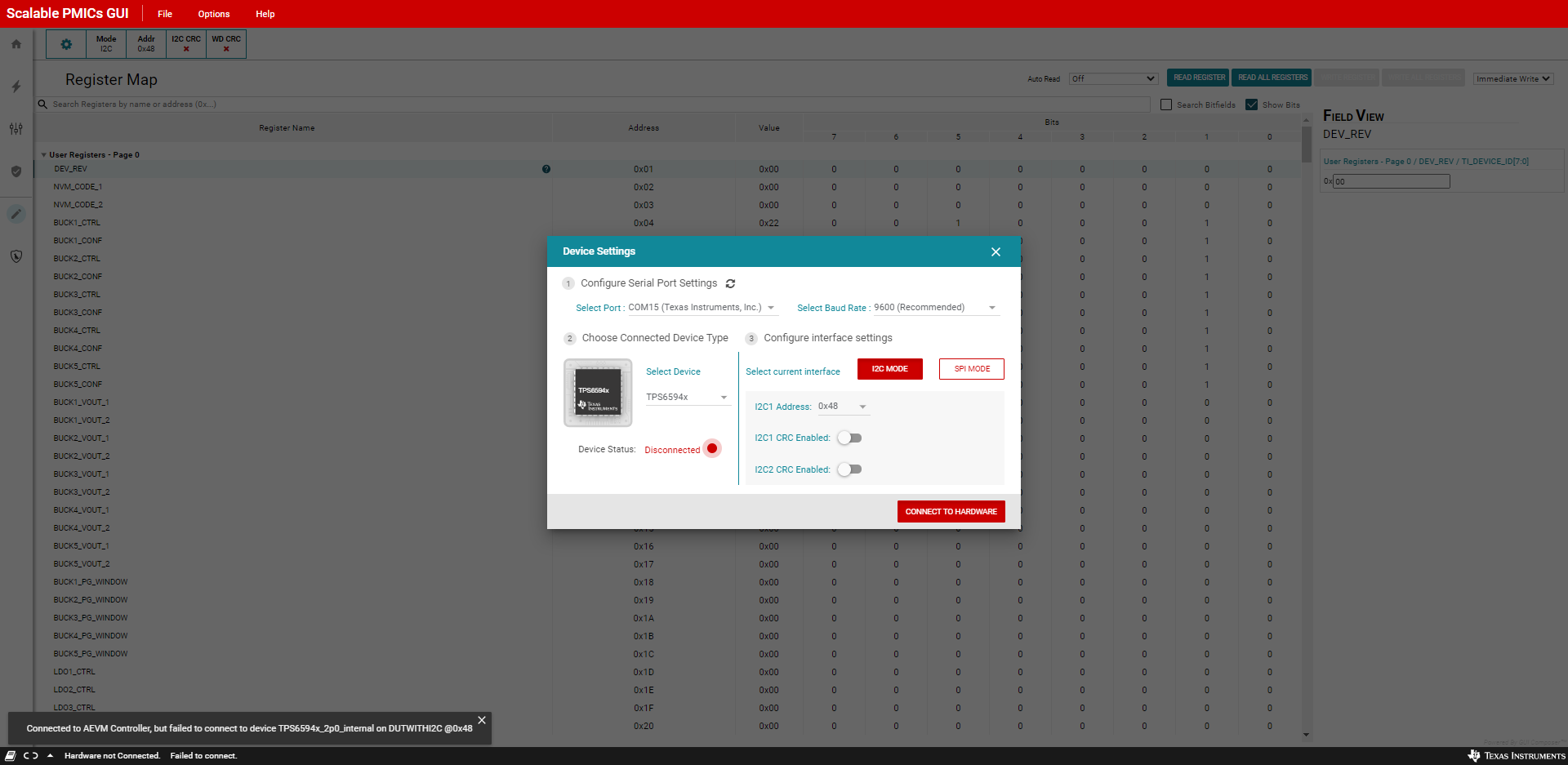

圖 5-7 通過“Options”(選項)選項卡顯示的“Device Settings”(器件設置)。

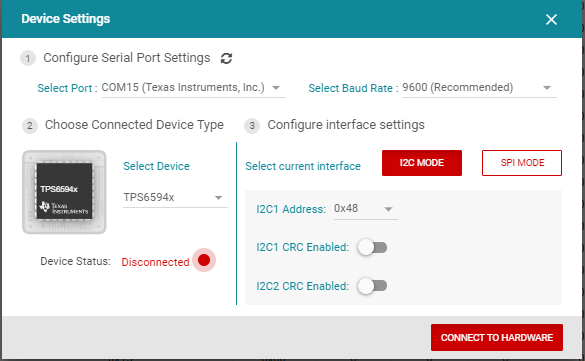

圖 5-8 器件接口設置如圖 5-8 所示,提供了用于選擇器件和接口的選項。
器件選擇將決定寄存器如何解釋寫入 PMIC 和從 PMIC 中讀取的數據。如果未能選擇正確的器件,則可能導致錯誤的數據被寫入 PMIC 或從 PMIC 讀取的數據被誤解。
I2C1 地址選擇僅限于 PMIC 的有效頁面 0 地址。指定 I2C1 地址后,GUI 將自動確定頁面 1-4 的地址,并確定是否要使用頁面 4 的物理 I2C2 接口。
與 I2C 實現類似,GUI 會在通信期間自動更新頁面信息。
最新的 AEVM 控制器固件將通過提供單個芯片選擇 (CS) 控件來支持多 PMIC 操作。如圖 5-9 中所示,在主要/輔助配置中最多可級聯 6 個 PMIC,并且與每個器件的通信由芯片選擇控制。表 5-1 顯示了與 AEVM GPIO 的關系。
| 片選 | AEVM 端口 |
|---|---|
| 未選擇多 PMIC | PD2,使用 QSSI 模塊 CS |
| 1 | PD2,使用 QSSI 模塊 CS |
| 2 | PD7 |
| 3 | PC7 |
| 4 | PC6 |
| 5 | PC5 |
| 6 | PC4 |
除了 GUI 頂部的 Option(選項)選項卡之外,在“Quick-start”(快速啟動)、“Register Map”(寄存器映射)和“Watchdog”(看門狗)頁面中,還有一個顯示當前接口選擇的器件設置欄。點擊該欄中的齒輪圖標也會打開“Device Settings”(器件設置)窗口。在“NVM Configuration”(NVM 配置)和“NVM Validation”(NVM 驗證)頁面中提供了接口選擇。更多詳細信息,請參閱這些部分。

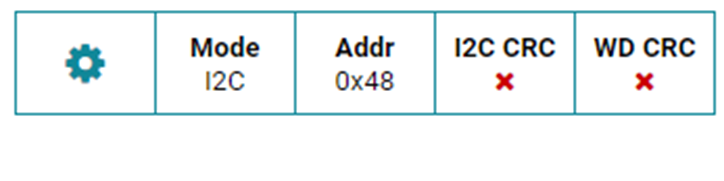

圖 5-10 器件設置欄無需連接器件即可訪問這些 GUI 頁面。具體而言,無需連接器件即可創建 NVM 配置,如Topic Link Label8所述。
