8.1.2.3 電源序列
電源序列取決于目標狀態定義，因此需要在創建電源序列之前在全局設置中定義該狀態。大多數序列適用于到特定狀態的轉換。可以使某些序列與目標狀態無關，以便可以在多個狀態中重復使用相同的序列。這些序列要求選擇的目標狀態是“ANY”，并且只映射到自終止的轉換，如圖 8-15 和圖 8-16 中所示。

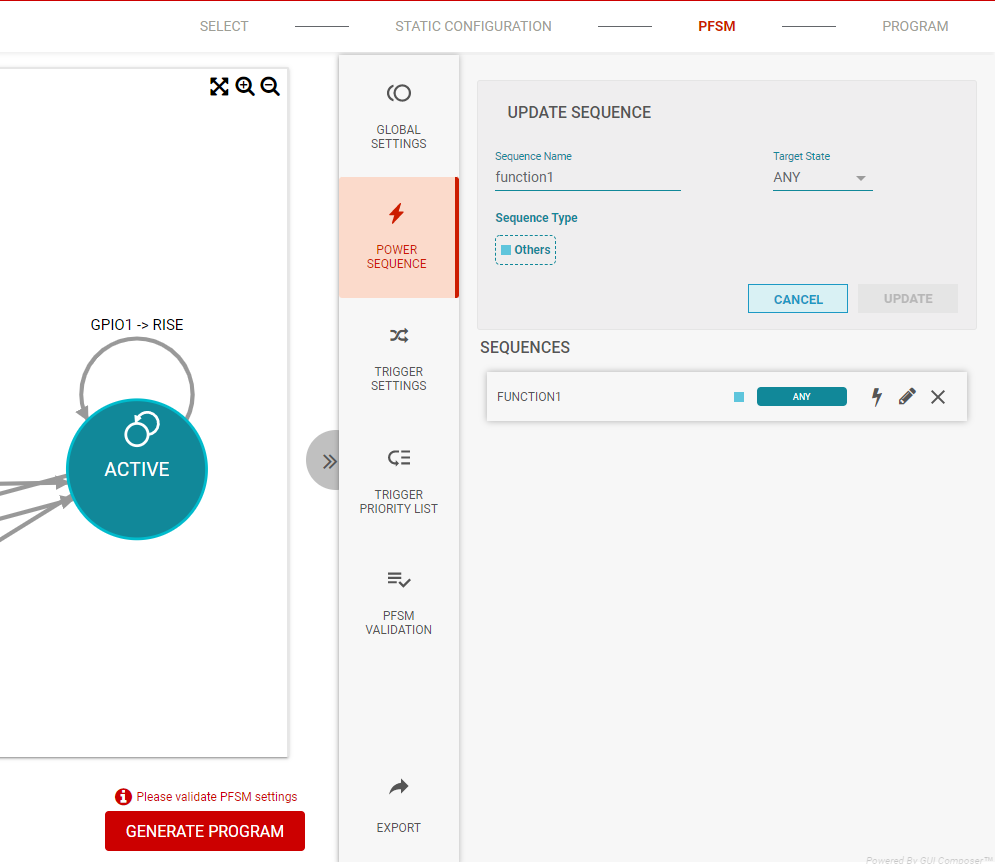

圖 8-15 目標狀態設置為“ANY”

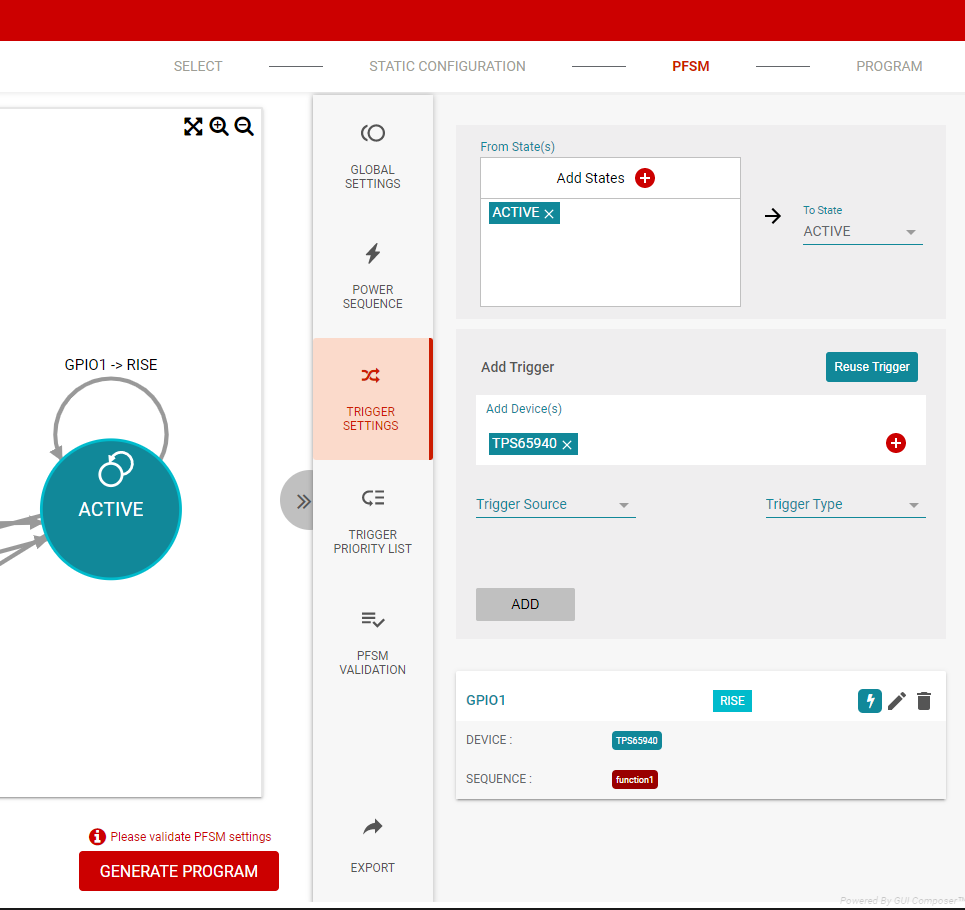

圖 8-16 自終止轉換和觸發關聯除了目標狀態，還有用于選擇序列類型的選項。序列類型 Power Up（上電）、Power Down（斷電）和 Reset（復位）根據序列預先填充了 ACTIVATE 和/或 DEACTIVATE 命令。不建議在多 PMIC 應用中使用 Power Down（斷電）和 Reset（復位）類型。有關如何正確使多個 PMIC 斷電的討論，請參閱 DEACTIVATE 說明 16。所有序列類型都預先填充了 TRIG_MASK。Topic Link Label8.1.2.3.1介紹了這些命令。
To Safe （安全）序列類型是一種新方法，用于識別哪些序列會導致 SAFE_RECOVERY 狀態。從功能上講，此選擇沒有影響，但它確實會提醒 PFSM 驗證例程在進入 SAFE_RECOVERY 之前檢查所需的指令序列。
創建新序列后，序列名稱將添加到序列列表中（請參閱圖 8-17），并且可以編輯（閃電）、更新（鉛筆）或刪除（“X”）該序列。僅允許更新序列的名稱以及目標狀態。使用編輯圖標會打開一個新窗口，如圖 8-18 所示。

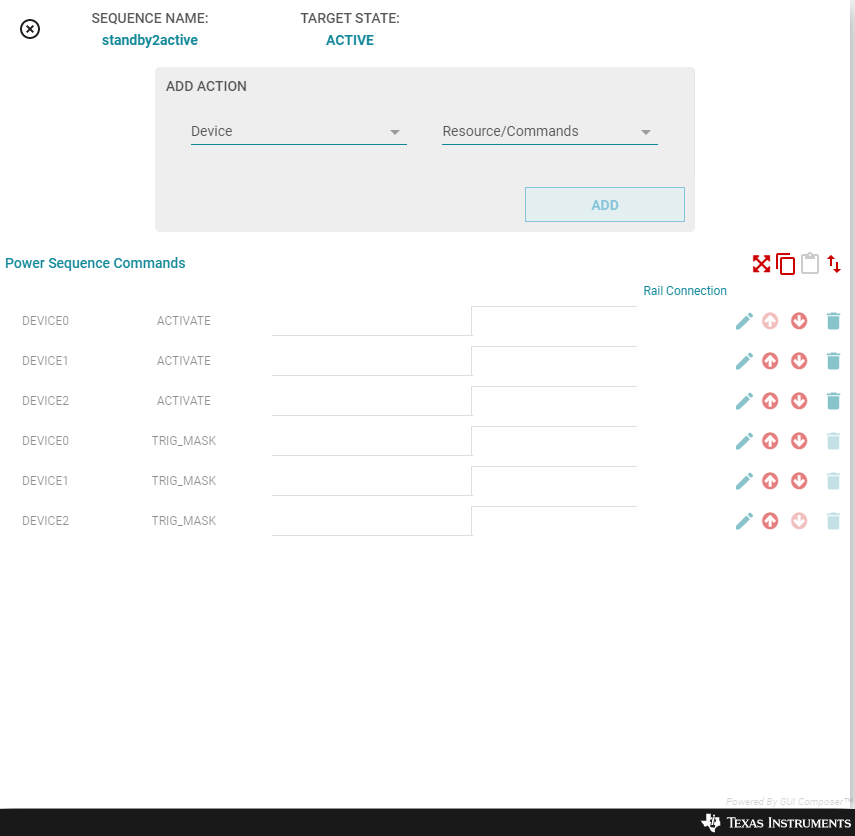

圖 8-18 電源序列命令窗口在該窗口中，可以為每個 PMIC 添加命令，并顯示每條命令之間的時序關系。提供的箭頭可用于在序列內移動命令。
具有電源軌連接的命令和不具有電源軌連接的命令是有差別的。具有電源軌連接的命令通常表示器件和電壓監視器的物理輸出。電源軌連接將顯示在電源序列圖中，如Topic Link Label8.1.2.3.3所述。電源軌連接的名稱是可編輯的，可以更新為與應用相關的更有意義的名稱。
最初會提供每個器件的觸發條件掩碼。在添加其他命令時，它們將始終放置在觸發條件掩碼之上。可以移動觸發條件掩碼以使其在序列中具有不同的順序，但它們通常是順序中最后的命令。電源序列末尾的觸發條件掩碼是根據目標狀態的可用觸發條件自動生成的。可以編輯該掩碼以阻止觸發條件觸發電源序列和狀態更改。在編輯掩碼之前，建議先定義觸發條件，如Topic Link Label8.1.2.4所述。
