ZHCU796B August 2017 – July 2021 SN74AVC1T45 , SN74AVC2T45 , SN74AVC4T245 , SN74AVC8T245 , SN74AXCH8T245 , SN74LVC1T45 , SN74LVC2T45 , SN74LVC8T245
方向控制型轉換器允許設計人員通過一個或多個方向控制引腳配置數據流的方向。這些轉換器專為推挽 IO 而設計。方向控制型產品組合中的三個通用轉換器系列分別為 AXC、AVC 和 LVC。此外,還有 AXCH、LVCH 和 AVCH 轉換器,除了在 I/O 線上包含總線保持電路外,它們在功能上與 AXC、LVC 和 AVC 轉換器等同。當總線處于高阻態時,總線保持電路將保持在輸入端的最后一個邏輯狀態,防止浮動 CMOS 輸入產生負面影響,并且在外部驅動器無法將輸入保持在規定狀態時無需外部上拉或下拉電阻器。注意,控制輸入沒有總線保持電路,數據 I/O 端口上才有。詳見總線保持電路的應用手冊。表 1-1 所示為 AXC、AVC 以及 LVC 系列之間的一般對比。圖 1-1 展示的是物理板。注意,實際可訂購的 EVM 沒有填充設備。
| 參數 | AXC | AVC | LVC |
|---|---|---|---|
| 工作范圍 | 0.65V 至 3.6V | 1.2V 至 3.6V | 1.65V 至 5.5V |
| 每通道驅動強度 | 12mA | 12mA | 32mA |
| Icc 靜態電流 (1T) | 6uA | 20uA | 6uA |
| 輸入泄漏電流 | 1uA | 1uA | 2uA |
| 最大數據速率 (1T) | 最高 500Mbps | 最高 500Mbps | 最高 420Mbps |
| tPD (1.8/3.3VccAB @15pF) | 4ns/4ns | 3.4ns/4.4ns | 8.3ns/15.5ns |

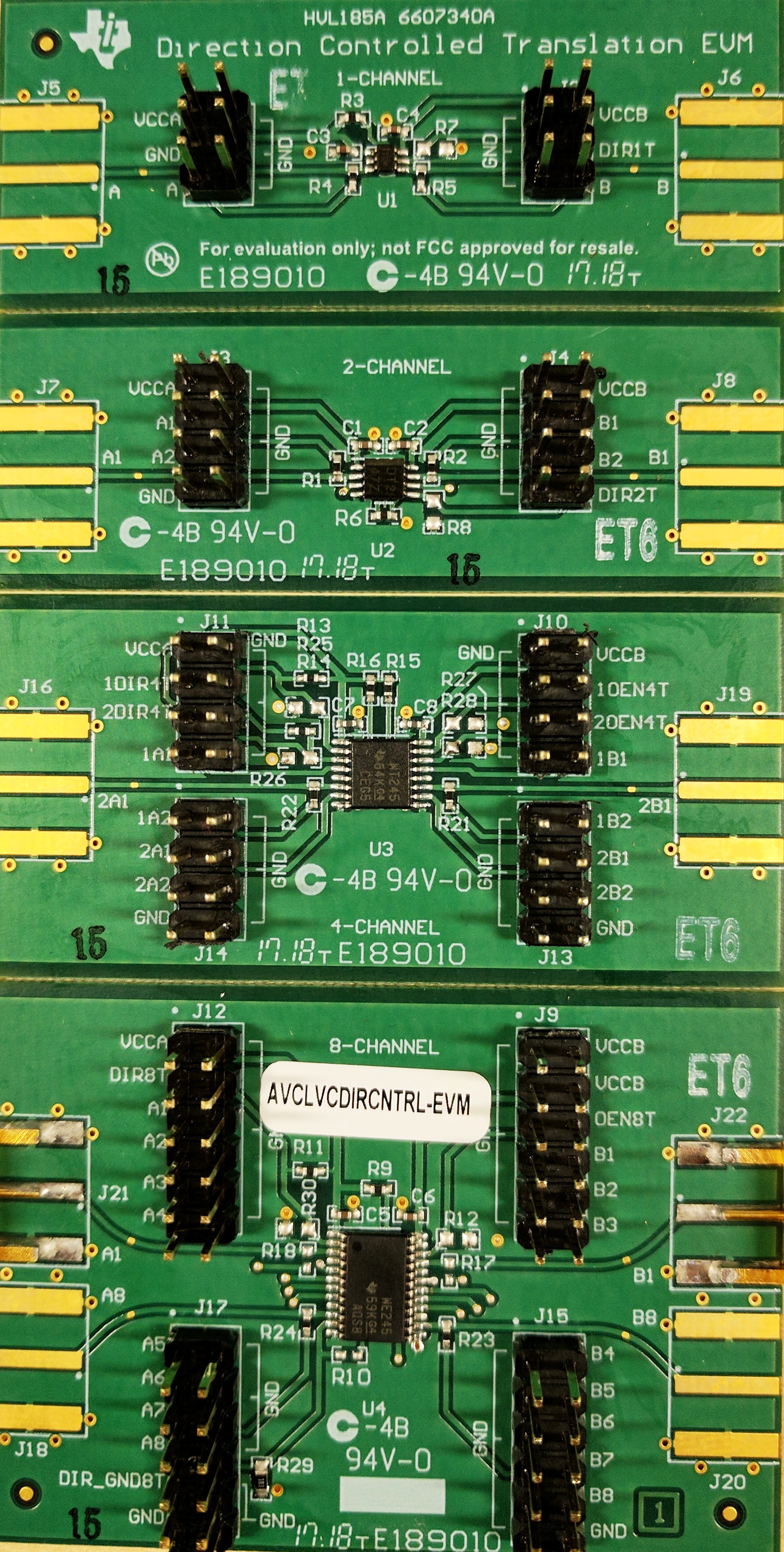

圖 1-1 SN74XVCXTX45EVM: 八通道、四通道、雙通道、單通道版本表 1-2 列出了 EVM 支持的各種封裝。
| 版本 | 封裝 | 填充的器件 |
|---|---|---|
| 單通道 | DCK | 否 |
| 雙通道 | DCT | 否 |
| 四通道 | PW | 否 |
| 八通道 | PW | 否 |
AVCLVCDIRCNTRL-EVM 是一款多功能 EVM,支持 表 1-3 中的所有器件。LVCC 器件系列提供 23 引腳作為 NC(無連接),而不是 VCCB。
