ZHCACL7A january 2021 – april 2023 TMAG5170 , TMAG5170-Q1 , TMAG5170D-Q1 , TMAG5173-Q1 , TMAG5273
4.1.2 磁體選擇
如前所述，該設計的磁體需要直徑為 1/2 英寸，同時提供足夠大的磁通密度以在接近 ±100mT 輸入范圍的滿量程輸入下運行。最好在設計中留出余量以允許變化，因此選擇了大約 90% 的粗略目標來指導磁體選擇。
即使在此限制范圍內，在磁體厚度、磁體材料以及磁體和傳感器之間的空氣間隙方面仍然存在相當大的靈活性。對于這種直徑的磁體，1/8 英寸是常見的可用厚度，可用于多種材料類型，并且在組裝過程中易于處理。
選擇磁體幾何形狀后，對各種材料和空氣間隙的磁通密度進行仿真，來確定其余變量。

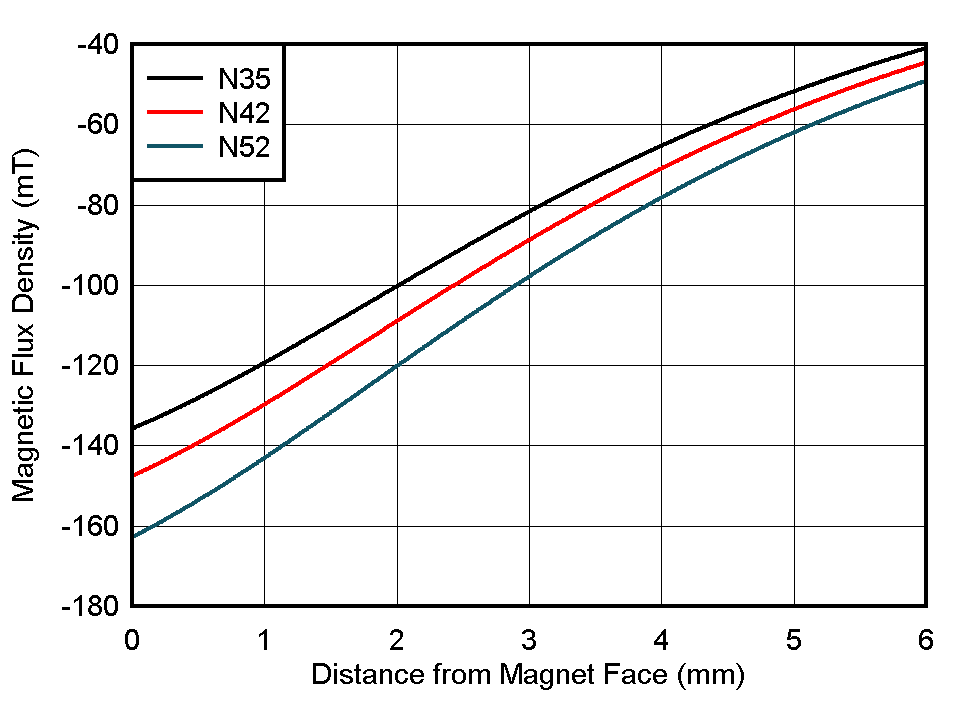

圖 4-2 按鈕式旋鈕接近仿真基于這些結果，選擇了 N42 材料在距離傳感器 3mm 的位置使用。
