4.2.1 靈敏度增益校正
通過使用仿真軟件，可以發現導致在 Z 方向產生大約 45mT 峰值輸入的離軸放置。相同的放置方式會在 X 方向上產生大約 32mT 的峰值幅度。

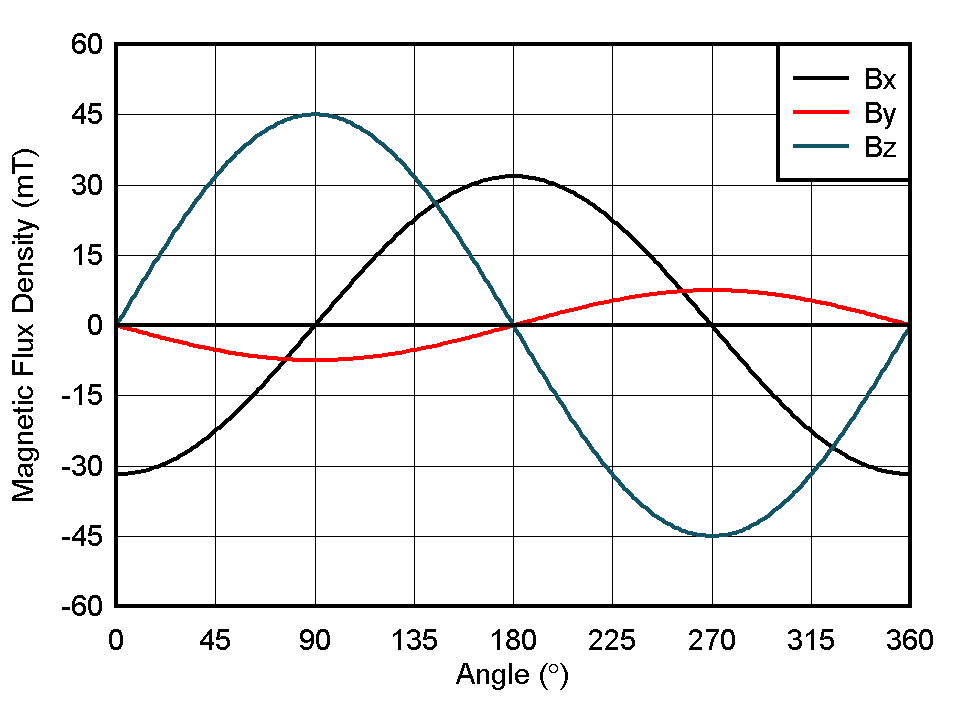

圖 4-5 仿真離軸配置然后在物理設置中匹配該配置，并捕獲單次旋轉的輸出。在此處，我們可以看到仿真中的 X 和 Z 分量與捕獲的結果之間的行為非常接近。

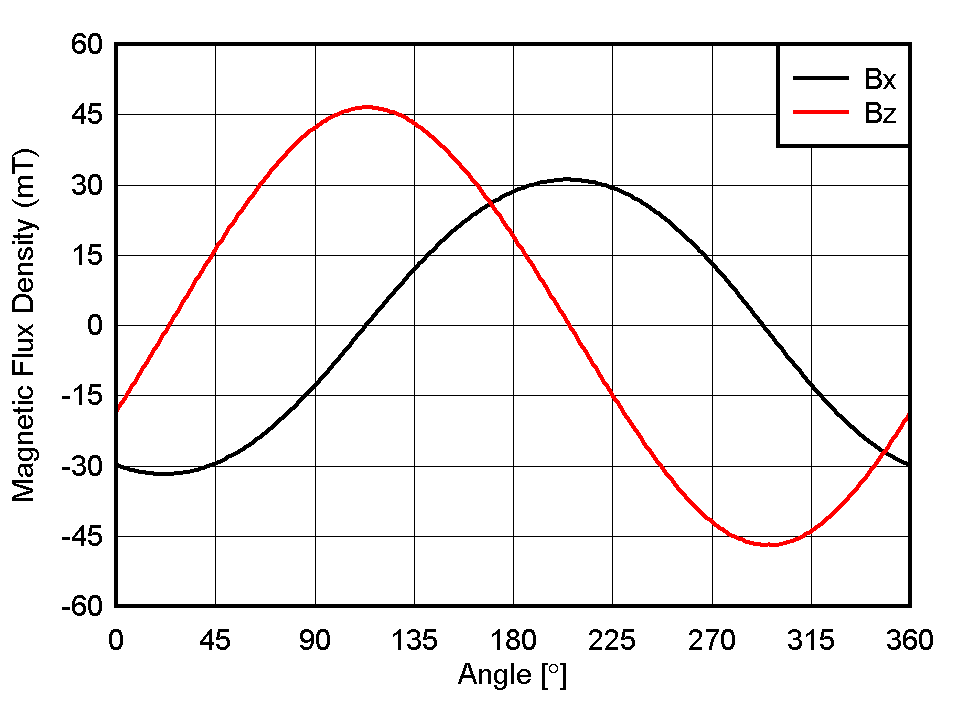

圖 4-6 初始離軸測量數據要正確配置 TMAG5170 進行角度測量，必須按照傳感器校準中詳述的過程衰減 Z 分量以匹配 X 分量。根據峰值輸入值的測量結果，確定需要 67.3% 的比例因子來匹配峰值振幅。
