ZHCACL7A january 2021 – april 2023 TMAG5170 , TMAG5170-Q1 , TMAG5170D-Q1 , TMAG5173-Q1 , TMAG5273
4.1.3 原型設計和驗證
通過將旋鈕附件安裝到 EVM，GUI 提供了捕獲和繪制每個通道輸出的選項，或者作為替代方案，有一個可視化界面顯示磁體角度的實時更新。

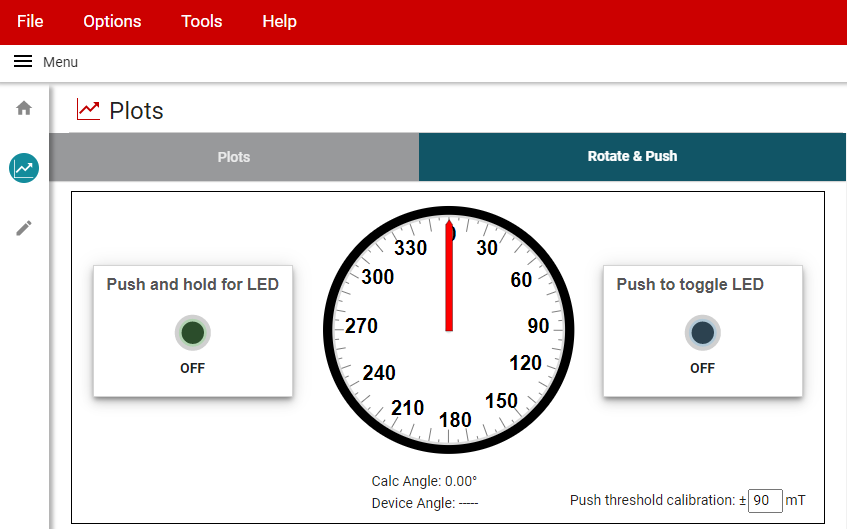

圖 4-3 TMAG5170“Rotate & Push”GUI該輸出格式有助于模擬最終應用的外觀，但無法告訴我們確切的測量誤差。
相反，我們可以從大量數據樣本中捕獲數據，然后用該數據來繪制 X 和 Y 輸入數據與輸出角度的關系圖。通過該方法，我們可以查找表明器件角度響應中任何非線性的異常行為。

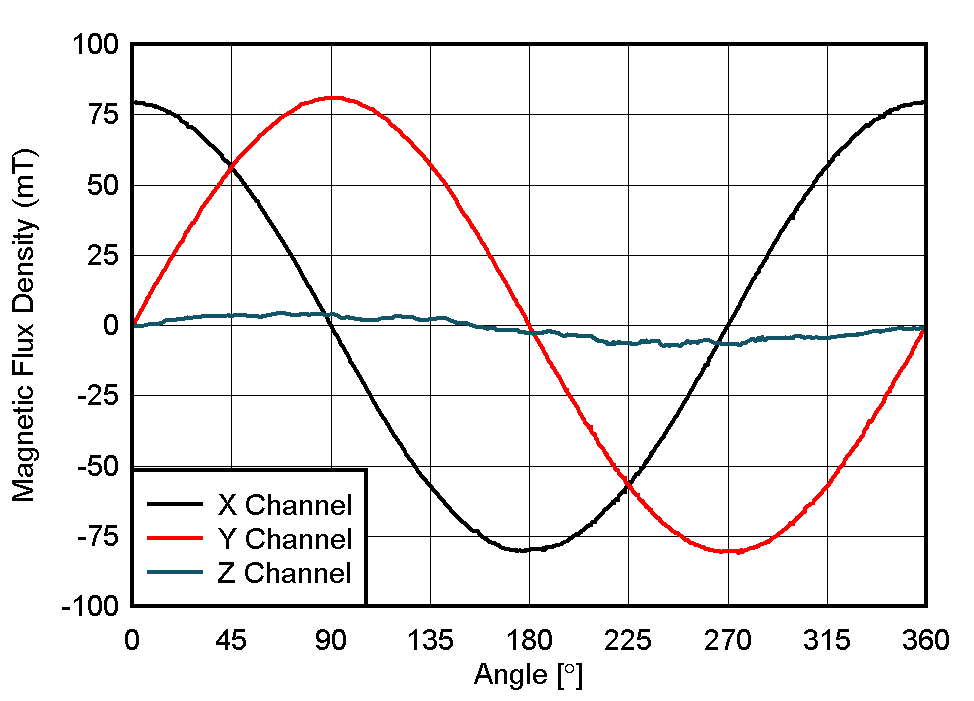

圖 4-4 TMAG5170 旋鈕附件測量數據請注意，此處有一些小的不規則現象，但在整個旋轉過程中，我們看到相當平滑的結果，非常接近理想輸入的模式。這主要是由于旋鈕的處理會影響傳感器接近和磁體傾斜。還有一些偏移，會導致在 Z 方向產生磁場的可檢測部分。
另請注意，峰值幅度與此處的仿真值不匹配。在原型設計過程中，發現需要更換原始旋鈕設計中使用的彈簧，并且替換用彈簧具有一定的鐵磁性。盡管存在這種干擾,但最終結果仍然能夠為該用例檢測到相當準確的角度。在設計任何應用時，始終建議考慮外部材料對觀察到的磁場的影響。
