ZHCACL7A january 2021 – april 2023 TMAG5170 , TMAG5170-Q1 , TMAG5170D-Q1 , TMAG5173-Q1 , TMAG5273
2.1 簡化的機械放置
TMAG5170 器件提供廣泛的機械放置選項。通常，存在三種主要配置，稱為平面內、同軸和離軸。
平面內對齊（如圖 2-1 所示）描述了我們已經顯示的配置，其中傳感器與旋轉磁體的中心垂直對齊，因此以與磁體的磁極共面的方式放置。

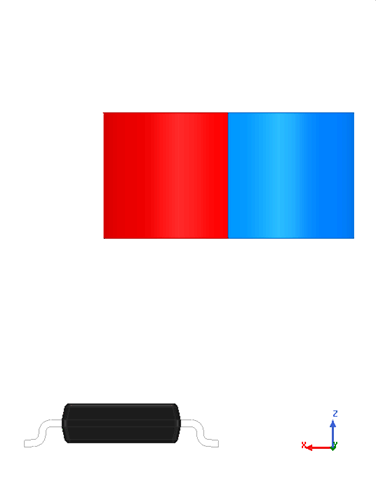

同軸放置是指傳感器沿著徑向磁體的旋轉軸放置，如圖 2-3 所示。當磁體圍繞 Z 軸旋轉時，傳感器位置可以相應地沿著 Z 軸放置在磁體正上方或正下方。保持與第一個示例相同的空氣間隙，但位移沿 Z 方向向下，而不是沿 Y 方向向外。
圖 2-3 同軸放置此處磁場的 X 和 Y 分量的響應完全匹配。這種放置為多軸傳感器提供了最簡單的實現，因為輸入在幅度和 90o 異相上自然匹配。

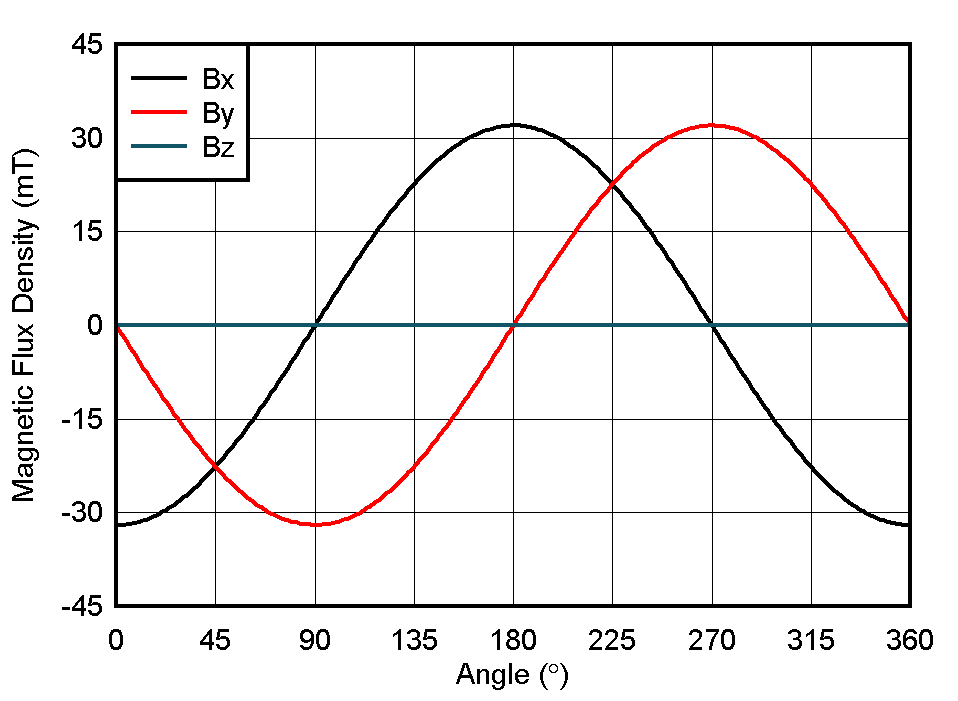

圖 2-4 同軸磁場分量最后一個選項是離軸放置，它可以是合理接近磁體的任何其他位置。例如，假設我們繼續保持磁體和傳感器之間的垂直空氣間隙，但現在將傳感器移動到磁體外周正下方的位置，如圖 2-5 所示。
圖 2-5 離軸放置在該位置，我們在 X、Y 和 Z 軸上分別觀察到一部分磁場。磁場矢量的 X 和 Z 分量與 Y 分量的相位差均為 90°。

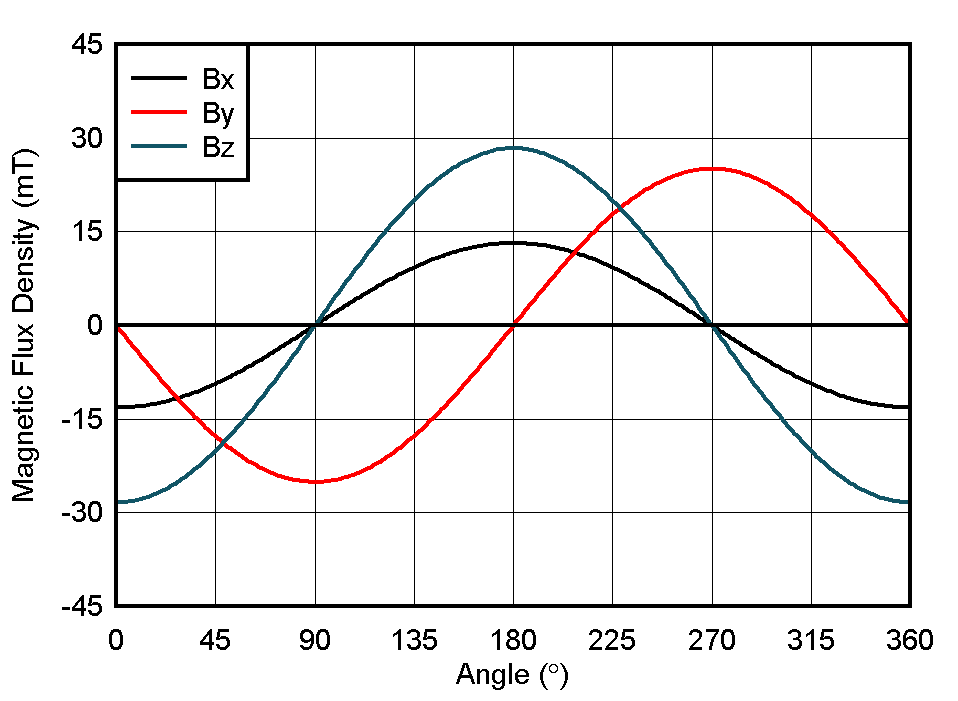

圖 2-6 離軸磁場分量在此處，最好選擇磁場矢量的 Y 和 Z 分量進行角度計算。這些輸入將提供最大的信噪比，并且與 X 和 Y 更加匹配。
