2.2 靈敏度匹配
每當器件靈敏度匹配時，每個傳感器都會產生相等的振幅輸出，圖 1-6 中所示的場景就會得到解決。為了獲得最大的設計靈活性，我們需要一種在使用平面內和離軸對齊時實現匹配的方法。在其中的每種配置中，觀察到場分量之間的峰值振幅不相等并不少見。鑒于此行為，將這些信號與 ATAN2 函數一起使用自然會出現類似于在靈敏度不匹配時觀察到的誤差。隨著振幅失配的增加，角度誤差的嚴重程度也將同樣增加。
單個封裝中的霍爾元件采用相同的制造和工藝，因此有理由期望同一器件中任何兩個傳感器之間的性能更自然地匹配。然而，即使傳感器完全匹配，我們仍然可以預測由不相等的輸入幅度導致的誤差。
TMAG5170 允許用戶通過衰減兩個輸入中的較大者來歸一化計算，從而解決該問題。例如，我們可以調整平面內示例中看到的峰值振幅，這樣預期的角度精度將僅受以輸入為基準的噪聲和量化誤差的限制。

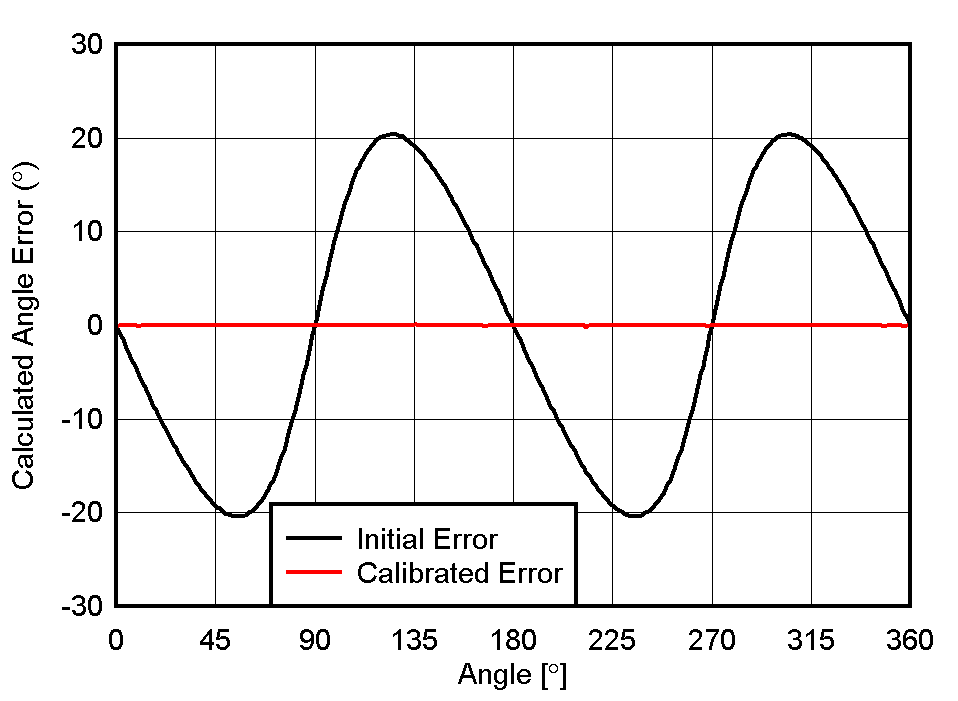

圖 2-7 平面內角度誤差與輸入校正之間的關系將兩個輸出相互歸一化的功能使 TMAG5170 在任何角度檢測應用中都具有通用性。
