3.10.4 有源高壓鉗位
有源高壓鉗位功能可保護功率晶體管在開關轉換（特別是關斷）期間免受過壓損壞，同時降低用于保護功率 FET 的外部 TVS 鉗位二極管的功率耗散。UCC5870-Q1 具有指定的輸入引腳 VCECLP，可在關斷期間監控電壓。當 FET 的 VCE 增加到足以打開外部 TVS 二極管時，VCECLP 輸入處的 RC 網絡會充電。一旦 VCECLP 上的電壓達到鉗位閾值 (VCECLPTH)，OUTL 驅動強度就會從正常下拉強（可能 >15A）變?yōu)?ISTO（軟關斷）設置，以減緩關斷并減少電壓過沖。高壓鉗位在預定義的時間 tVCECLP_HLD 內保持有效。OV 條件會報告給狀態寄存器，如果未屏蔽，nFLT1 會拉低。電路實現如圖 3-19 所示。

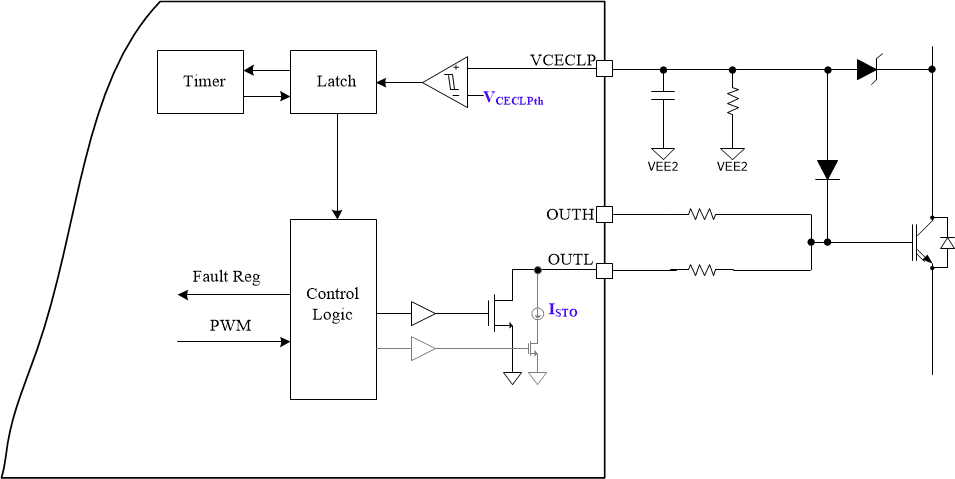

圖 3-19 集成型有源高壓鉗位配置
