3.10.10 隔離式模數轉換器
隔離式 ADC 可用于多種用途，如圖 3-27 所示。前面已經提到過 OCP/SCP 保護和 ASC 配置。除此之外，還可以通過配置指定的 AIx 通道以偏置外部溫度傳感器來監控電源模塊的溫度。后續部分中描述了這個做法。ADC 實現高級別系統失效模式覆蓋的其他潛在用途是通過電阻分壓器進行直流鏈路電壓監控以及其他直流電平。10 位 ADC 的滿量程電壓范圍為 0V 至 3.6V，總誤差為 1.5%。根據精度要求，可選擇基準電壓作為外部電壓或內部電壓。內部電壓基準具有 5% 的容差。ADC 轉換與 INP 信號對齊，以確保更大限度地降低開關瞬態產生的噪聲耦合。所有數據都存儲在寄存的 ADC 數據中，可通過 SPI 讀取。有三種采樣模式可確保盡可能減少測量中的開關噪聲：居中對齊、邊緣和混合模式。

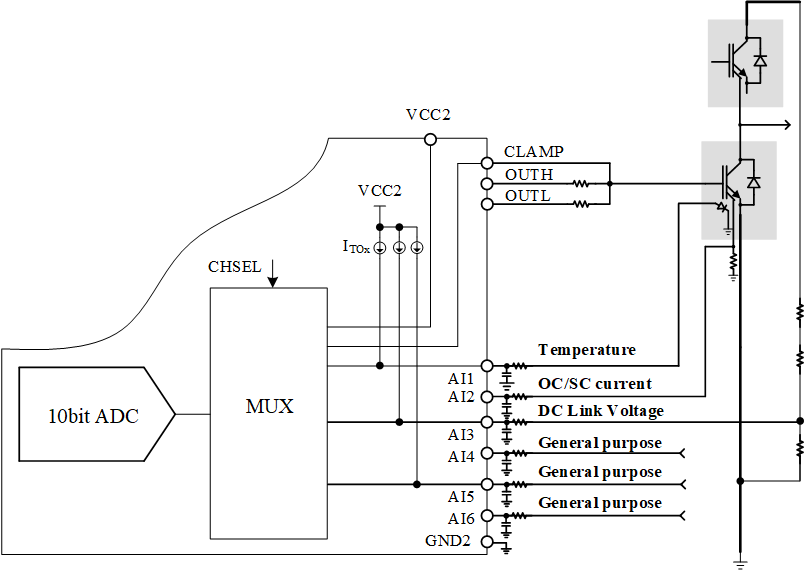

圖 3-27 ADC 實現示例
