3.9 UCC5870-Q1 的保護特性
如 UCC217xx-Q1 系列的表 3-1 中所示，通過柵極驅動器集成功能可降低潛在和單點失效的風險。其中概述了集成電路和輔助電路都是更好地覆蓋失效模式的方法。表 3-2 顯示了與柵極驅動器相關的潛在失效模式，潛在系統影響和 UCC5870-Q1 集成特性。在這種情況下，用于緩解失效模式的每個關鍵柵極驅動器功能都集成到驅動器中，而不是外部實現。

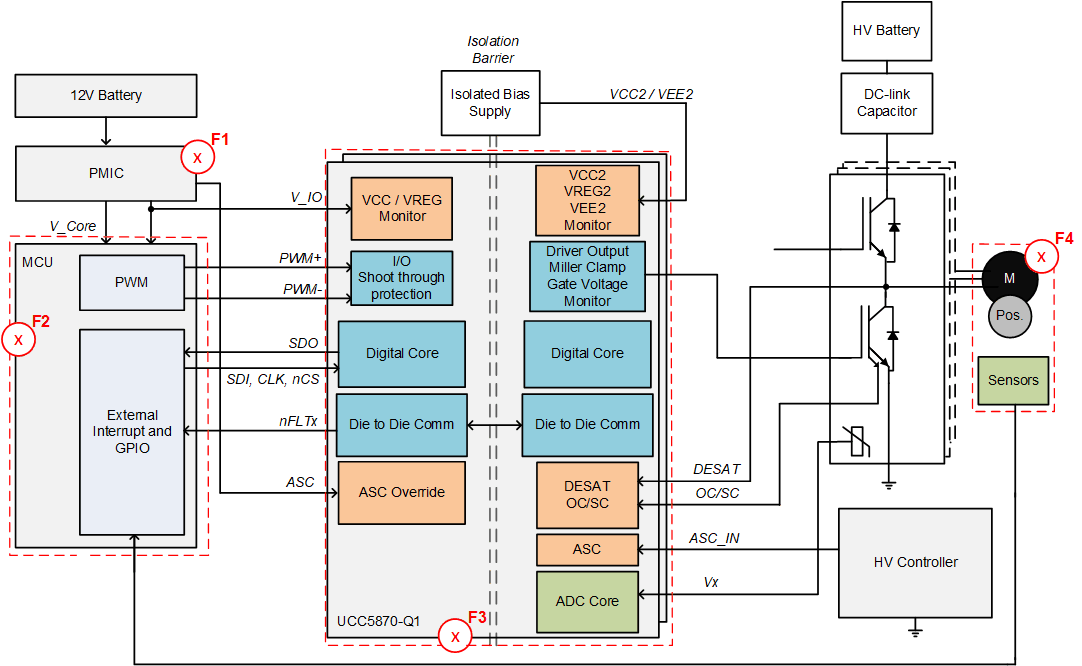

圖 3-16 顯示了失效位置的系統塊可視化，其中 (F1)是 PMIC 失效，(F2) 是 MCU 失效，(F3) 是驅動器失效，(F4) 是電機/機械失效。
表 3-2 使用 UCC5870-Q1 的保護和診斷特性
| 系統影響 | 驅動器和/或逆變器相關失效 | 潛在失效位置 | UCC5870-Q1 集成特性 | 外部電路特性 |
|---|---|---|---|---|
| 扭矩干擾 | 驅動器電源過壓或欠壓 | F1 | UVLO、OVLO + 中斷信號 | 不適用 |
| 意外換向 | 柵極驅動器脈沖寬度偏移 | F2 或 F3 | 低延遲電容隔離柵和成熟的過程 時鐘和數據傳輸監控 發生 MCU 失效時的 ASC 輸出控制 | 不適用 |
| 意外的電機關斷/扭矩干擾 | 開關管短路 | F2 或 F4 | DESAT/OC 檢測和中斷 DESAT/OC 自檢 | 不適用 |
| 意外的電機關斷/扭矩干擾 | 柵極對地短路或 VDD | F2 或 F3 | VGE 監控并與帶中斷的 PWM 進行比較 | 不適用 |
| 電機意外關斷 | 柵極信號錯誤或 dv/dt 檢測電流導致的開關管擊穿 | F2 | 抗擊穿邏輯和米勒鉗位（內部或外部） | 不適用 |
| 扭矩干擾 | 開關管過壓 | F2 | 兩級關斷和/或軟關斷 使用 ADC VCE 鉗位的 VCE/VDS 監控 | 不適用 |
| 扭矩干擾 | 開關管過熱 | F1、F2 或 F4 | 具有偏置電流的集成 ADC | 不適用 |
| 扭矩干擾 | 開關管柵極氧化物擊穿 | F2 或 F4 | 短路鉗位 | 不適用 |
| 扭矩干擾 | 輸入電源懸空時開關管誤導通 | F1 或 F2 | 有源下拉 | 不適用 |
| 扭矩干擾/電機意外關閉 | 電源系統直流總線過壓/欠壓 | F1 或 F4 | 集成 ADC | 不適用 |
圖 3-16 可能的牽引逆變器系統級失效和使用 UCC5870-Q1 的保護電路
