ZHCABU4B June 2020 – October 2022 UCC21710-Q1 , UCC21732-Q1 , UCC5870-Q1
擊穿保護 (STP) 功能可針對 MCU 發出的錯誤 PWM 命令導致的擊穿情況提供額外的保護層。驅動器的輸出使用 IN+ 和提供給 IN- 輸入的互補 PWM 信號來設置驅動器的輸出狀態,如圖 3-23 所示。IN+ 和 IN- 輸入均為可編程的抗尖峰脈沖。此外,僅當抗尖峰脈沖 IN+ 為高電平時,驅動器的輸出才會變為高電平,并且在抗尖峰脈沖 IN- 為低電平后,驅動器的死區時間處于可編程狀態。如果 IN+ 和 IN- 同時為高電平,則檢測到直通條件,并將其報告給狀態寄存器,如果未屏蔽,則 nFLT1 輸出拉低。驅動器的輸出被強制進入配置設置定義的狀態。通過將死區時間設置為 0 并將 IN- 輸入連接為低電平來禁用 STP 功能,因此輸出僅遵循 IN+。

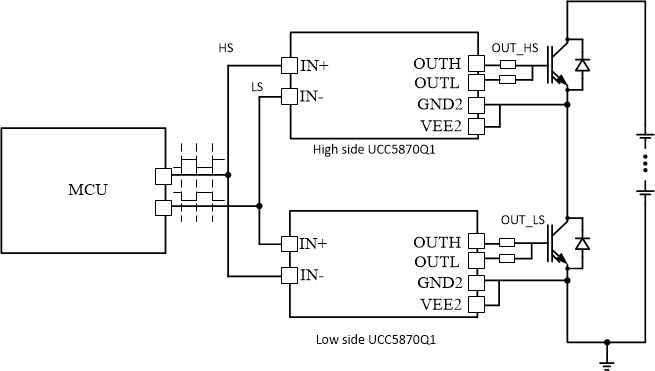

圖 3-23 擊穿保護
