3.10.9 集成式內部或外部米勒鉗位
有源米勒鉗位 (CLAMP) 用于防止功率晶體管由于米勒電容檢測電流而誤導通。有源米勒鉗位在功率晶體管柵極端子和 VEE2 之間添加了一條低阻抗路徑，以將外部 FET 的柵極拉至 VEE2，從而繞過任何外部柵極電阻器。當 OUTH 引腳電壓低于 VCLPTH（可使用 SPI 編程選擇的閾值電壓）時，米勒鉗位將接合。圖 3-25 中顯示了集成式內部米勒鉗位。如果需要更高的下拉強度，也可以將 CLAMP 引腳配置為驅動外部米勒鉗位 FET，如圖 3-26 所示。外部米勒鉗位 FET 還能夠優化鉗位的放置，使其非常靠近功率晶體管的柵極。通過使用 SPI 配置輸出并對布局進行少量更改，可以輕松測試這兩個選項。

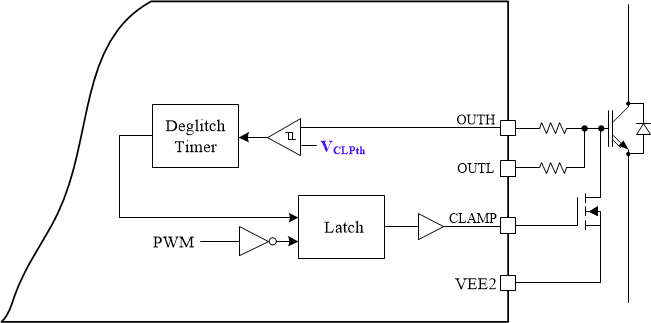

圖 3-25 集成式內部米勒鉗位

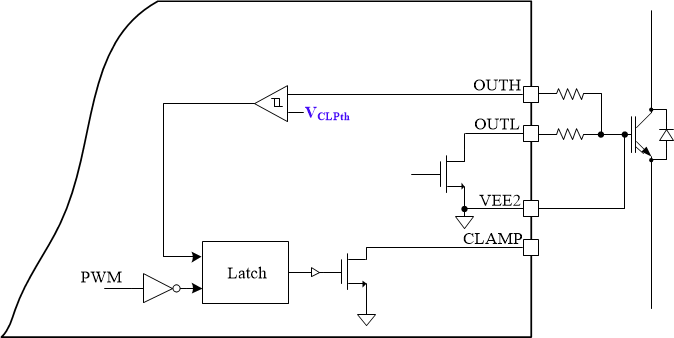

圖 3-26 用于外部米勒鉗位的集成驅動器
