柵極電壓監控(如圖 3-9 所示)用于確保當 IN+ 被拉至高電平時,柵極電壓達到 VDD 電平。這非常重要,可確保高效驅動器件以減少開關損耗,并使其保持在適當的電壓電平以減少傳導損耗。柵極電壓與 VDD 進行比較,并使用一個小分壓器來計算柵極電阻 RG,tot 引起的柵極壓降。使用數字隔離器將比較器的輸出發送回 MCU。如果出現故障,還應檢查次級偏置電源。此功能還可用于在檢測到 DESAT 或 OC 時監測 VGE,以確保在驅動器拉低柵極時正確關斷。

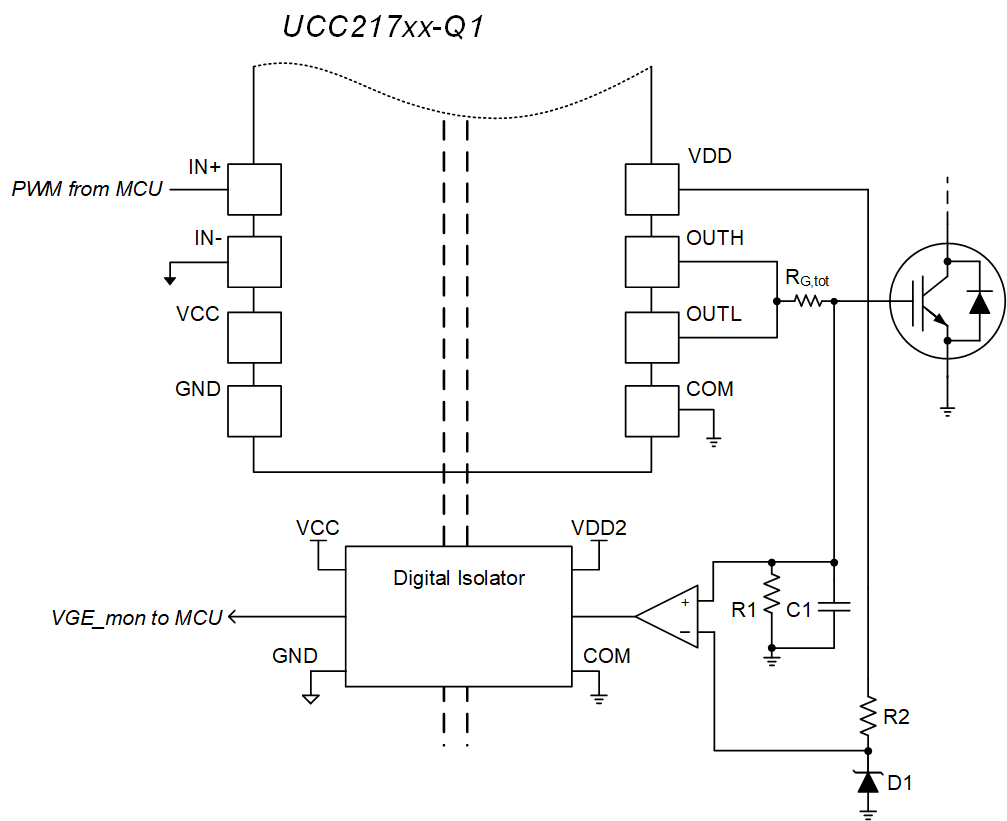

圖 3-9 VGE 監控電路
