2.2 半橋和 H 橋驅動器配置
半橋驅動器使用兩個 MOSFET 來控制通過螺線管的電流；其中一個 MOSFET 用于正向驅動螺線管，另一個用于電流再循環。
H 橋驅動器使用四個 MOSFET（或通過一個一個負載連接的兩個半橋）來控制通過螺線管的電流。使用四個 MOSFET，可以實現雙向電流控制。這使得 H 橋驅動器成為單線圈和閉鎖或雙線圈繼電器的良好選擇。

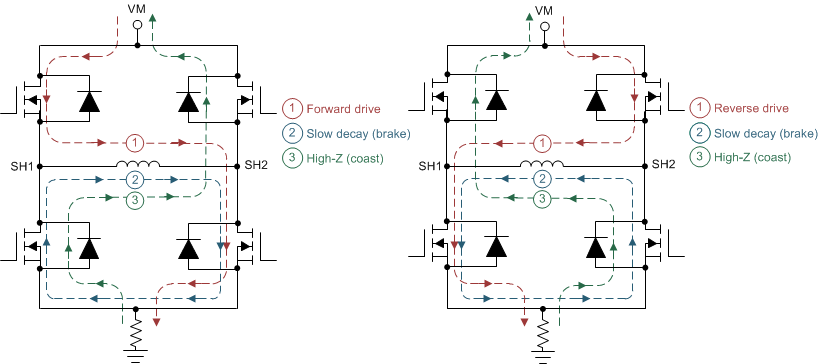

圖 2-4 H 橋驅動和再循環電流路徑

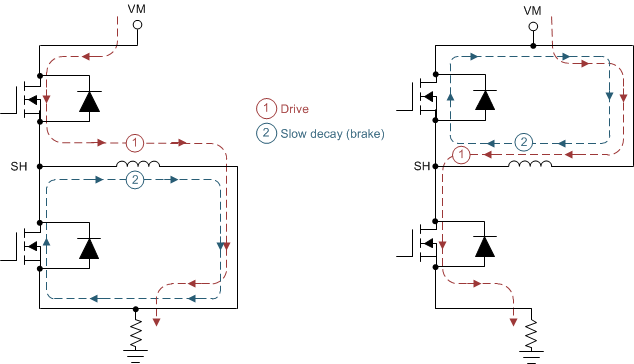

圖 2-5 半橋驅動和再循環電流路徑雖然半橋只能啟用慢速衰減，但半橋集成了續流二極管，這通常是一個外部元件，因此進一步減小了解決方案尺寸。此外，使用半橋還可以靈活驅動高側或低側負載。
H 橋驅動器可以通過使用高側或低側 MOSFET 再循環電流來同時實現慢速衰減和快速衰減（滑行）。圖 2-6 顯示了如何使用 H 橋來驅動具有高側再循環的傳統螺線管。

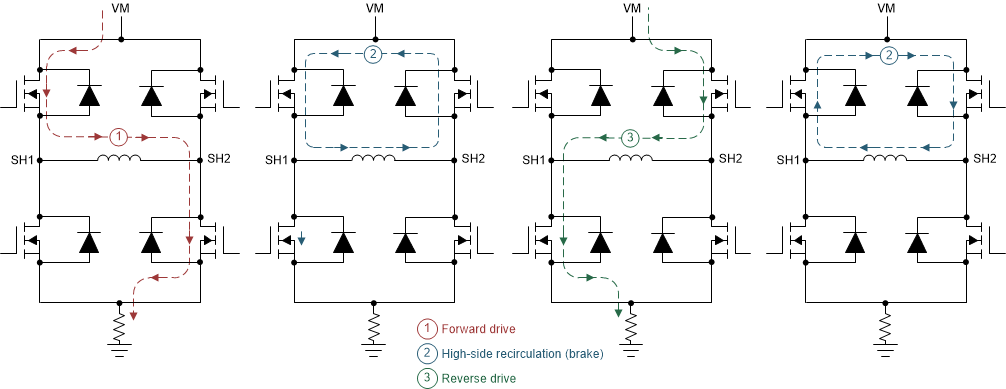

圖 2-6 用于驅動螺線管的 H 橋配置H 橋還可以作為一個有效的快速放電電路使用。可以通過關斷 MOSFET 并允許電流經過體二極管來實現快速衰減。這使得螺線管電流的反向電壓等于 VM 加上兩個體二極管的正向電壓。圖 2-7 顯示了使用 H 橋時的快速衰減電流流動。

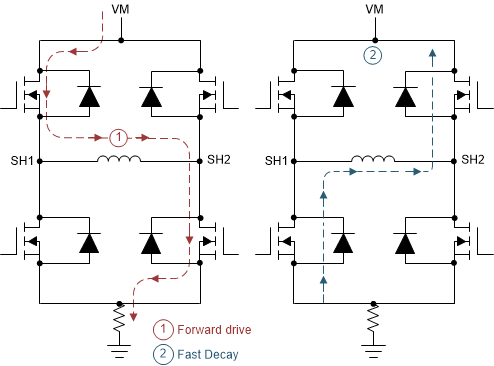

圖 2-7 H 橋快速衰減如果需要快速衰減和改進的系統熱性能，H 橋配置可能是合適的選擇。
