ZHCSUV2A April 2024 – October 2024 UCC27614-Q1
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|8
- DGN|8
- DSG|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
6.3.1 VDD 欠壓鎖定
UCC27614-Q1 器件提供 4V 的欠壓鎖定閾值。該器件的遲滯范圍有助于避免因偏置電源上存在噪聲而導致任何抖動。對于 4V UVLO 器件，預計的典型 UVLO 遲滯為 0.3V。UVLO 功能不會導致顯著的驅動器輸出導通延遲，預計的 UVLO 延遲為 5μs。UVLO 關斷延遲也被盡可能地減小。UVLO 延遲旨在盡可能地減少因 VDD 上可能出現的超快瞬變而可能發(fā)生的抖動。當偏置電源低于 UVLO 閾值時，無論輸入引腳和使能引腳的狀態(tài)如何，輸出都保持低電平有效。該器件在 VDD 引腳上接受寬范圍的壓擺率，并且遲滯范圍內的 VDD 噪聲不會影響驅動器的輸出狀態(tài)（導通或關斷均不會）。

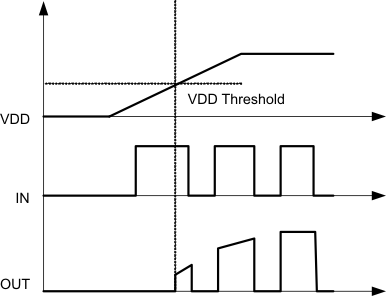

圖 6-3 上電
