7.2.1.3 應用曲線
許多電信和數據通信隔離式電源模塊在次級側采用同步整流和中心抽頭拓撲（如UCC27614-Q1DSG 用于驅動次級側同步整流器 所示）。低側驅動器 UCC27614-Q1 可以驅動這些同步整流器 MOSFET，因為它們以輸出接地為基準。這些電源模塊具有非常高的功率密度，印刷電路板的實際空間非常寶貴。此外，這些電源模塊可能還具有非常高的輸出電流要求，因此需要非常小的 Rds(on) MOSFET 或并聯多個 MOSFET 來減小總 Rds(on)。無論哪種情況，總柵極電荷都會增加，因此此類應用需要具有高驅動電流能力的柵極驅動器。UCC27614-Q1DSG 滿足所有這些要求。UCC27614-Q1DSG 器件用于 400V 至 12V 隔離式直流/直流轉換器的一個此類應用。此處顯示的波形是在該實際應用電源中捕獲的。
圖 7-2 UCC27614-Q1DSG 用于驅動次級側同步整流器
圖 7-3 UCC27614-Q1 上升（導通）傳播延遲

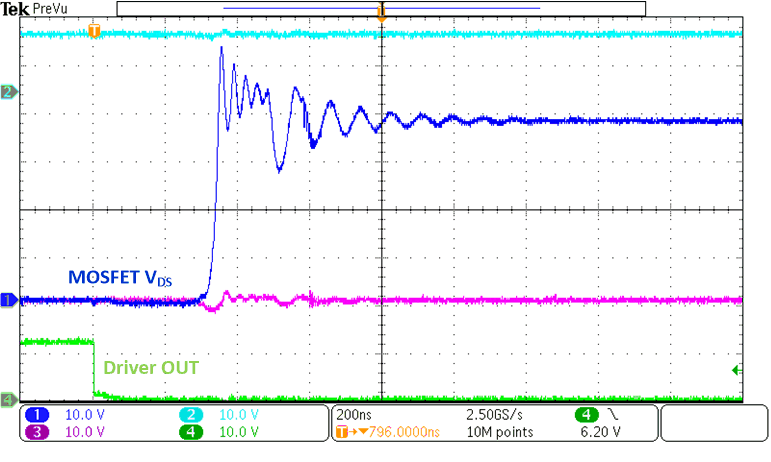

圖 7-5 使用 UCC27614-Q1DSG 的同步整流器 MOSFET VDS 上升沿
圖 7-7 使用 UCC27614-Q1DSG 的轉換器的輸入和輸出電壓
圖 7-4 UCC27614-Q1 下降（關斷）傳播延遲

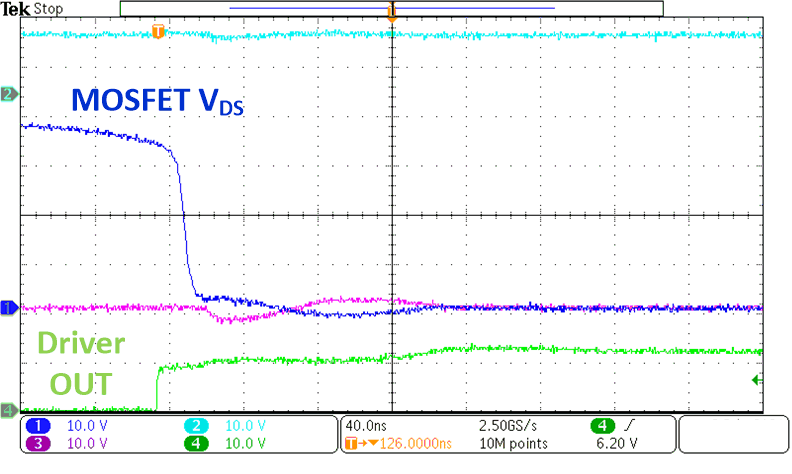

圖 7-6 使用 UCC27614-Q1DSG 的同步整流器 MOSFET VDS 下降沿

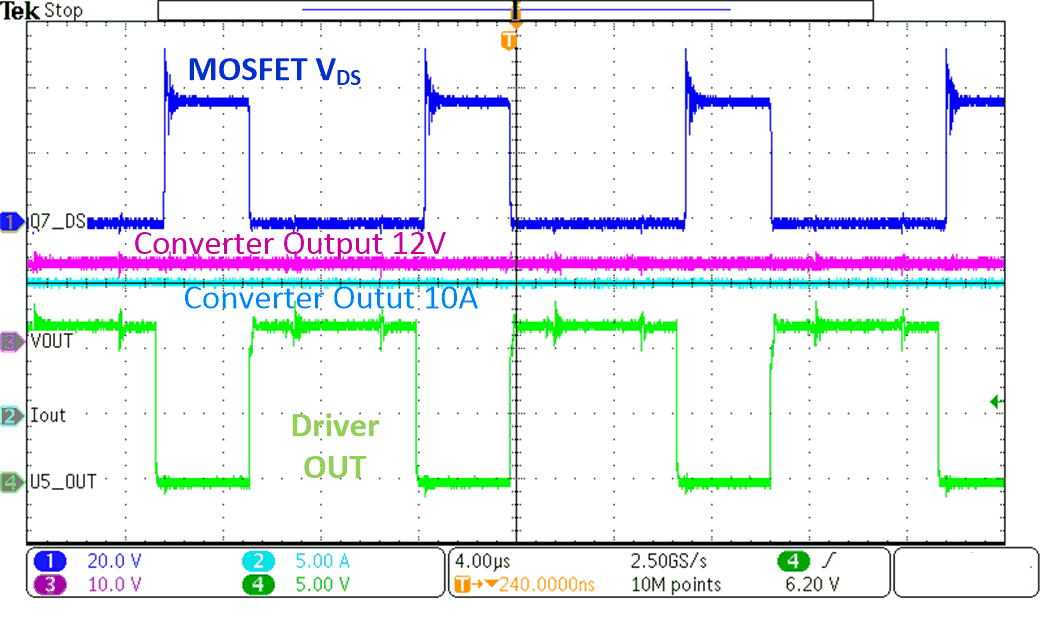

圖 7-8 使用 UCC27614-Q1DSG 的轉換器的輸出電壓和電流
