7.4.1 工作模式
器件有三種工作模式：正常模式、待機模式和具有診斷功能的待機模式。
請注意，IN 必須為低電平，t > t(off,deg) 才能進入待機模式，在該模式下，t(off,deg) 是用于避免誤觸發的待機模式抗尖峰脈沖時間。圖 7-17 顯示了工作模式圖。

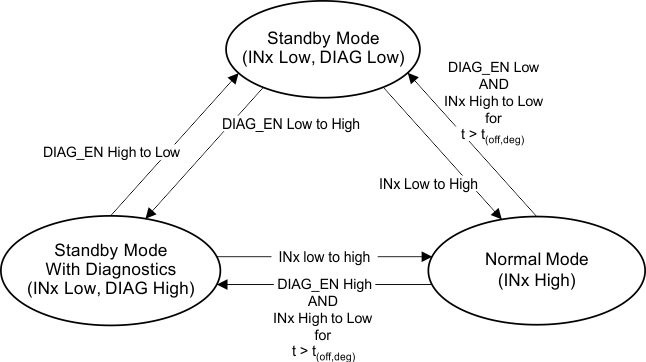

圖 7-17 工作模式
