7.3.2 精確的電流檢測
B 版本器件中實現了高精度電流檢測。它可實現更好的實時監測效果和更準確的診斷，無需進一步校準。
一塊集成電流鏡可以提供 1/K(CS) 的負載電流，并且鏡像電流流入外部電流檢測電阻器，變成電壓信號。電流鏡由四個通道共享。K(CS) 為輸出電流與檢測電流之比。它在整個溫度和電源電壓范圍內是一個恒定值。每個器件在生產過程中都會進行精確校準，因此無需后校準。有關更多詳細信息，請參閱圖 7-2。

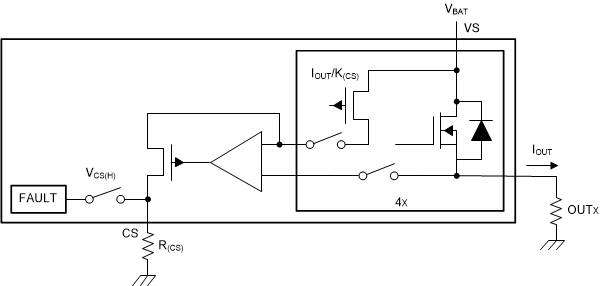

圖 7-2 電流檢測方框圖當發生故障時，CS 引腳也會使用上拉電壓 VCS(H) 作為故障報告。有關更多詳細信息，請參閱圖 7-3。

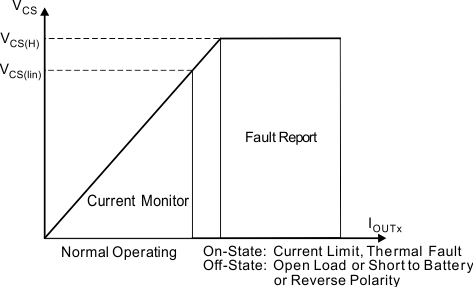

圖 7-3 電流檢測輸出電壓曲線使用方程式 1 計算 R(CS)。
方程式 1.
計算 R(CS) 時請考慮以下幾點。
