7.3.7.3 電源失效保護
發生電源失效時，無論 INx 引腳的電平是高還是低，輸出都將關斷。對于電阻負載和容性負載，電源丟失沒有風險。但對于已充電的電感負載，為維持電感電流，所有 I/O 引腳都會被驅動。為了在這種情況下保護系統，TI 建議采取兩種類型的外部保護：GND 網絡或外部續流二極管。

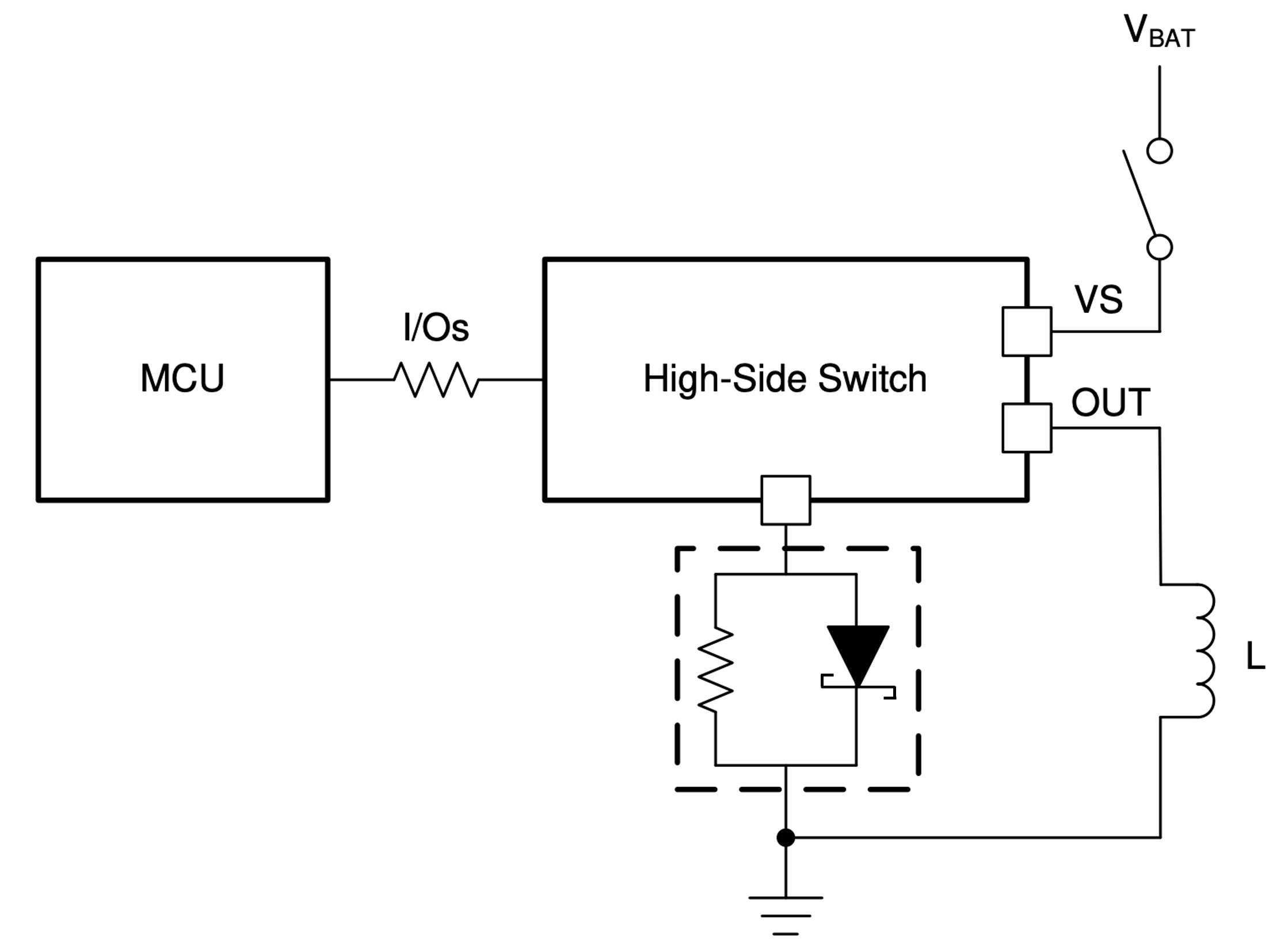

圖 7-12 電源失效保護方法 1

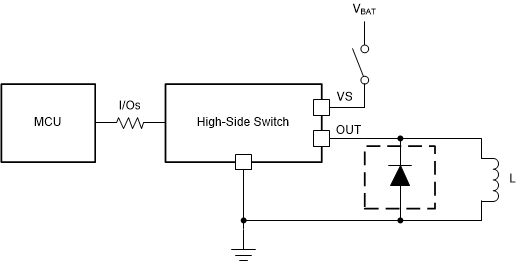

圖 7-13 電源失效保護方法 2ZHCSEX6E December 2015 – June 2025 TPS4H160-Q1
PRODUCTION DATA
發生電源失效時，無論 INx 引腳的電平是高還是低，輸出都將關斷。對于電阻負載和容性負載，電源丟失沒有風險。但對于已充電的電感負載，為維持電感電流，所有 I/O 引腳都會被驅動。為了在這種情況下保護系統，TI 建議采取兩種類型的外部保護：GND 網絡或外部續流二極管。
圖 7-12 電源失效保護方法 1圖 7-13 電源失效保護方法 2
