7.3.6.2.2 通道關斷
當通道關閉時，如果連接了負載，則輸出下拉至 GND。但如果發生開路負載，則輸出電壓接近電源電壓 (VVS – VOUTx < V(ol,off))，并報告故障。
由于內部邏輯控制路徑或外部濕度、腐蝕等原因，輸出端始終存在漏電流 I(ol,off)。因此，TI 建議使用外部上拉電阻器來偏移檢測到開路負載時的漏電流。建議的上拉電阻為 20kΩ。

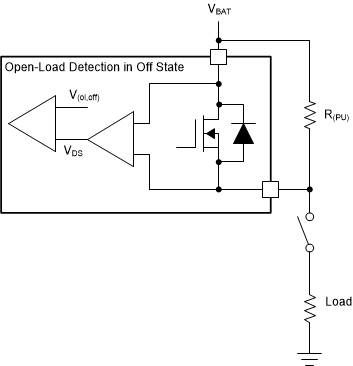

圖 7-10 關斷狀態下提供開路負載檢測
