7.3.6.5.1 熱關斷
當絕對溫度 TJ > T(SD) 時，會激活熱關斷。如果發生熱關斷，相應的輸出將關斷。THER 引腳用于配置發生熱關斷后的行為。
- 當 THER 引腳處于低電平時，熱關斷功能以自動重試模式運行。當 TJ < T(SD) – T(hys) 時，輸出會自動恢復，但電流限制在 ICL(TSD) 以避免反復熱關斷。當 TJ < T(SD,rst) 或切換相關 INx 引腳后，熱關斷故障信號將被清除。
- 當 THER 引腳處于高電平時，熱關斷功能以鎖存模式運行。當發生熱關斷時，輸出會鎖存。當 THER 引腳從高電平變為低電平時，熱關斷將更改為自動重試模式。切換相關 INx 引腳后，熱關斷故障信號將被清除。
當功率 FET 的溫度急速上升（即 ΔT = T(FET) – T(Logic) > T(sw)）時，會激活熱振蕩。當 ΔT = T(FET) – T(Logic) < T(sw) – T(hys).時，輸出會自動恢復，且系統會將故障信號清除。熱振蕩功能提高了器件在重復快速熱變化情況下的穩定性。如 圖 7-11 所示，在發生熱關斷之前會觸發多個熱擺動。

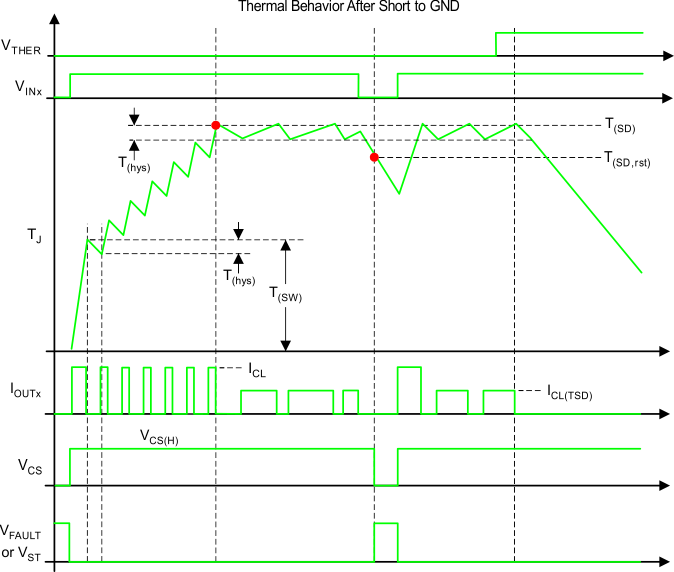

圖 7-11 熱行為圖
