7.3.7.4 反向電流保護
反向電流在兩種情況下發生：電池短路和反極性。
- 當發生電池短路時，只有體二極管會產生反向電流。IR(1) 指定反向電流的限制。
- 在反極性條件下，體二極管和器件 GND 引腳均會產生反向電流。IR(2) 指定反向電流的限制。GND 引腳的最大電流在絕對最大額定值中指定。
為保護器件，德州儀器 (TI) 建議使用兩種類型的外部電路。
- 添加阻斷二極管。極性相反時，IC 和負載均受到保護。
圖 7-14 反向電流外部保護方法 1 - 添加 GND 網絡。阻斷器件 GND 引腳的反向電流。限制通過 FET 的反向電流：由負載本身限制。德州儀器 (TI) 建議并聯一個電阻器與二極管構成接地網絡。建議選擇與大于 100mA 的二極管并聯的 1kΩ 電阻器。如果使用多個高側開關，則可以在器件間共享電阻器和二極管。在任何情況下，接地網絡中反向電流保護二極管的正向壓降應小于 0.6V。此外，建議 I/O 引腳上使用最小 4.7kΩ 的電阻。

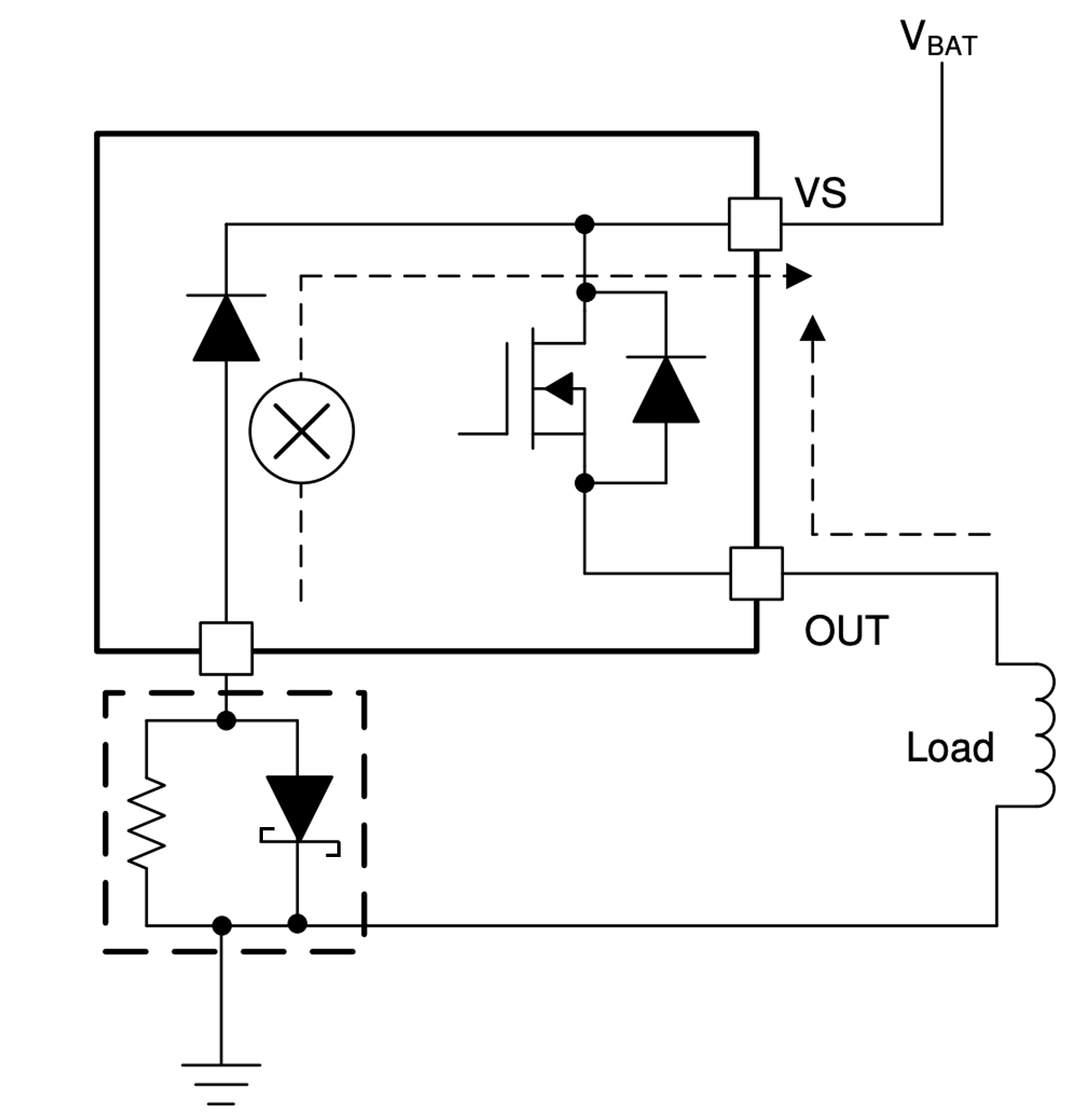

圖 7-15 反向電流外部保護方法 2
