6.6 開關特性
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| td(on) | 延遲時間，VINx↑ 后 VOUTx 10%（請參閱 圖 6-1。） | VVS = 13.5V、VDIAG_EN = 5V、IOUTx = 0.5A、IN 上升沿至 VOUTx 的 10% | 20 | 50 | 90 | μs |
| td(off) | 延遲時間、VINx↓ 后 VOUTx 90%（請參閱 圖 6-1。） | VVS = 13.5V、VDIAG_EN = 5V、IOUTx = 0.5A、IN 下降沿至 VOUTx 的 90% | 20 | 50 | 90 | μs |
| dV/dt(on) | 開啟壓擺率 | VVS = 13.5V、VDIAG_EN = 5V、IOUTx = 0.5A、VOUTx 從 10% 至 90% | 0.1 | 0.3 | 0.55 | V/μs |
| dV/dt(off) | 關斷壓擺率 | VVS = 13.5V、VDIAG_EN = 5V、IOUTx = 0.5A、VOUTx 從 90% 至 10% | 0.1 | 0.3 | 0.55 | V/μs |
| td(match) | td(rise) – td(fall)（參見 圖 6-1。） | VVS = 13.5V、IL = 0.5A。td, rise 是 IN 上升沿至 VOUTx = 90% 。td(fall) 是 IN 下降沿至 VOUTx = 10%。 | -50 | 50 | μs | |
| 電流檢測特性（參見 圖 6-2。） | ||||||
| tCS(off1) | 禁用 DIAG_EN 之后的 CS 趨穩時間(1) | VVS = 13.5V、VINx = 5V、IOUTx = 0.5A。電流限值= 2A。DIAG_EN 下降沿至 VCS 的10%。 | 20 | μs | ||
| tCS(on1) | 啟用 DIAG_EN 之后的 CS 趨穩時間(1) | VVS = 13.5V、VINx = 5V、IOUTx = 0.5A。電流限值為 2A。DIAG_EN 上升沿至 VCS 的 90%。 | 20 | μs | ||
| tCS(off2) | 從 IN 下降沿開始的 CS 趨穩時間 | VVS = 13.5V、VDIAG_EN = 5V、IOUTx = 0.5A。電流限值= 2A。IN 下降沿至 VCS 的10% | 30 | 100 | μs | |
| tCS(on2) | 從 IN 上升沿開始的 CS 趨穩時間 | VVS = 13.5V、VDIAG_EN = 5V、IOUTx = 0.5A。電流限值為 2A。IN 上升沿至 VCS 的 90% | 50 | 150 | μs | |
| tSEx | 通道間的多重檢測轉換延遲 | VDIAG_EN = 5V，多檢測引腳 SEL 和 SEH 從在通道之間轉換時的電流檢測輸出延遲 | 50 | μs | ||
(1) 值由設計指定，無需進行生產測試

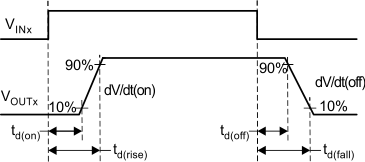

圖 6-1 輸出延遲特性

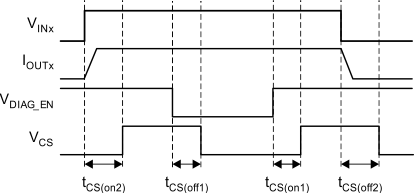

圖 6-2 CS 延遲特性

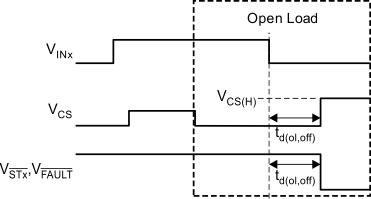

圖 6-3 開路負載消隱時間特性
圖 6-4 多感應轉換延遲
