如 圖 7-9 所示,單字節數據寫入傳輸開始時,控制器器件會發送一個啟動條件,隨后是 I2C 器件地址與讀取/寫入位。讀/寫位決定數據傳輸的方向。對于寫入數據傳輸,讀取/寫入位為 0。在接收到正確的 I2C 器件地址和讀取/寫入位后,該器件會以一個確認位進行響應。接下來,控制器傳輸對應于正在訪問的內部存儲器地址的地址字節。收到地址字節之后,器件會再次用一個確認位進行響應。接下來,控制器器件傳輸要寫入正在訪問的存儲器地址的數據字節。收到數據字節之后,器件會再次用一個確認位進行響應。最后,控制器器件發送停止條件以完成單字節數據寫入傳輸。

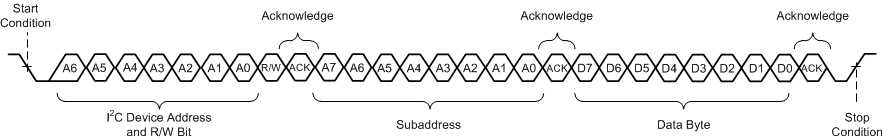

圖 7-9 隨機寫入傳輸
