ZHCSHH7B January 2018 – January 2025 TPA6404-Q1
PRODUCTION DATA
TPA6404-Q1 器件是一款采用 2.1MHz PWM 開關頻率的四通道模擬輸入 D 類音頻放大器,能夠以非常小的 PCB 尺寸(4.5cm2)實現已進行成本優化的解決方案,可以在低至 4.5V 的電壓下全面運行啟動/停止事件,并且能夠在高達 100kHz 的音頻帶寬下提供出色音質。
TPA6404-Q1 D 類音頻放大器采用可用于入門級汽車音響主機的最佳設計,能夠作為系統設計的一部分,提供模擬音頻輸入信號。
相較傳統的線性放大器解決方案,D 類拓撲結構能夠顯著提高效率。
輸出開關頻率可以高于 AM 頻帶(能夠消除 AM 頻帶干擾,降低輸出濾波器尺寸與成本)。
該器件采用帶外露散熱焊盤的 56 引腳 HSSOP 封裝。
| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| TPA6404-Q1 | HSSOP (56) | 18.41mm × 7.49mm |

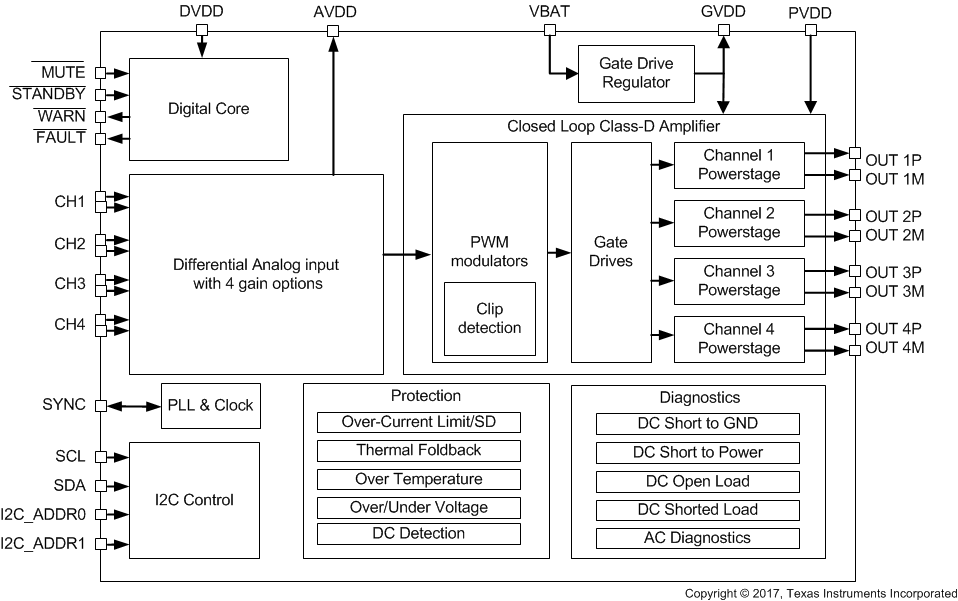

方框圖
